Otomatik Yüksek Hızlı Kağıt Kesme Makinesi

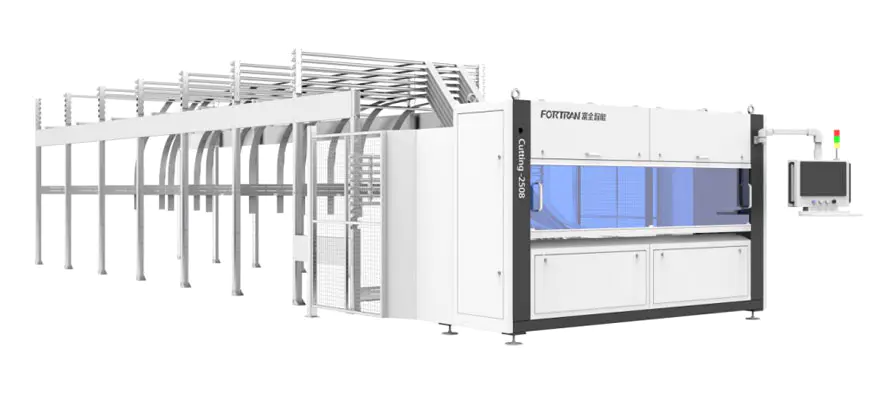

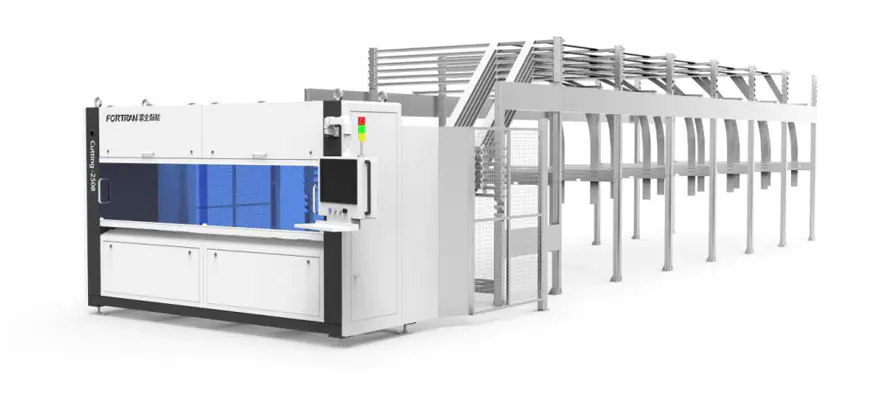

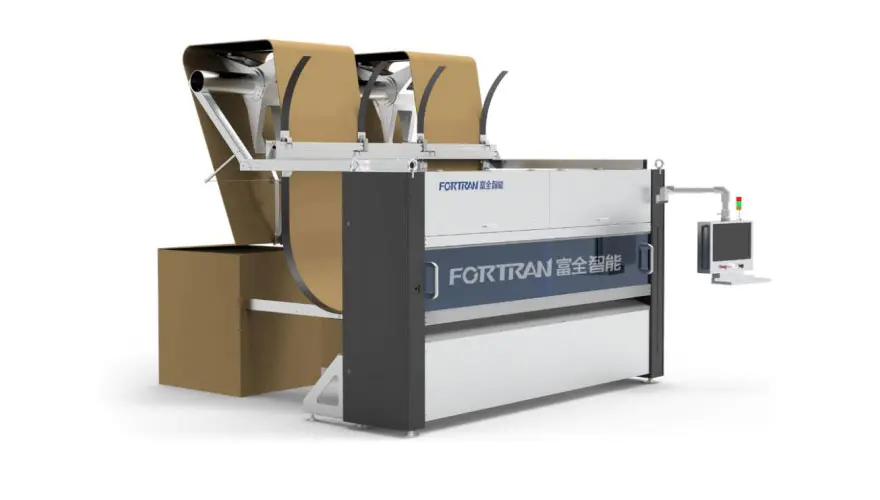

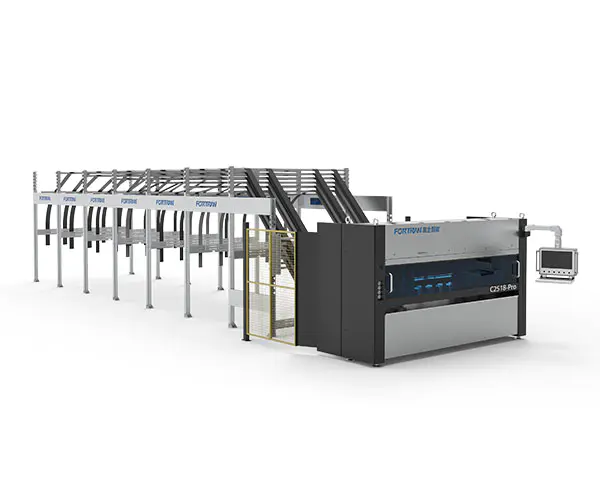

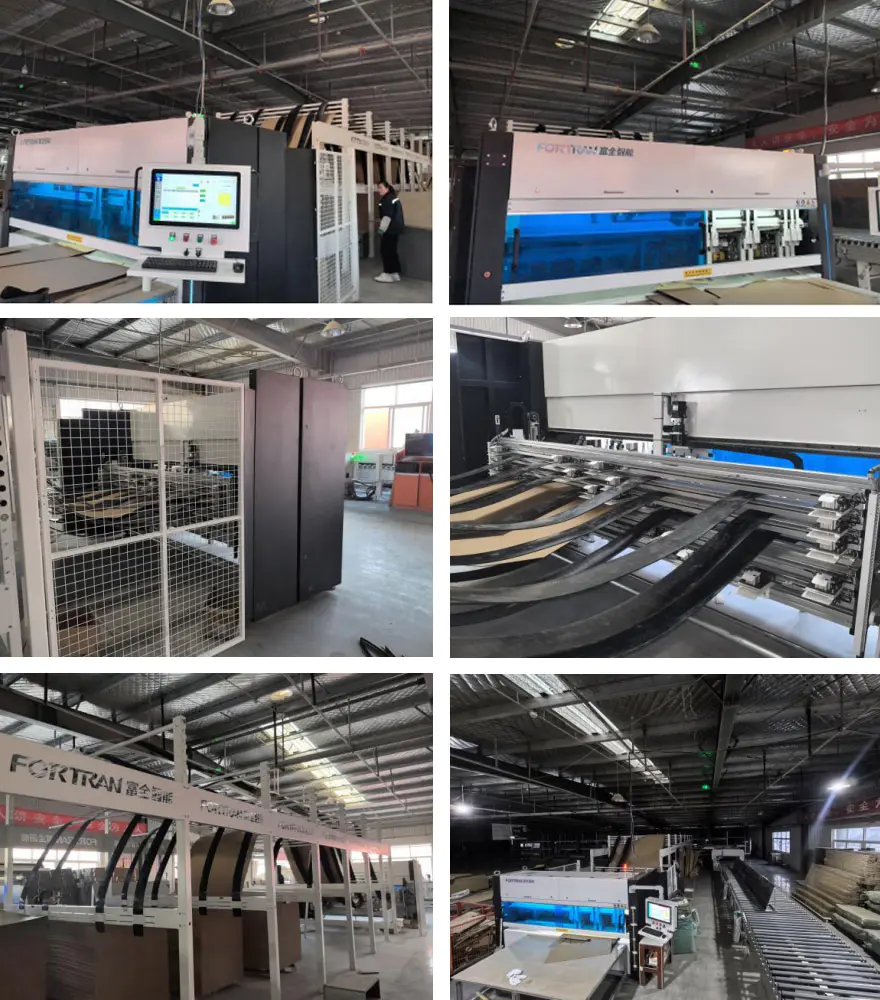

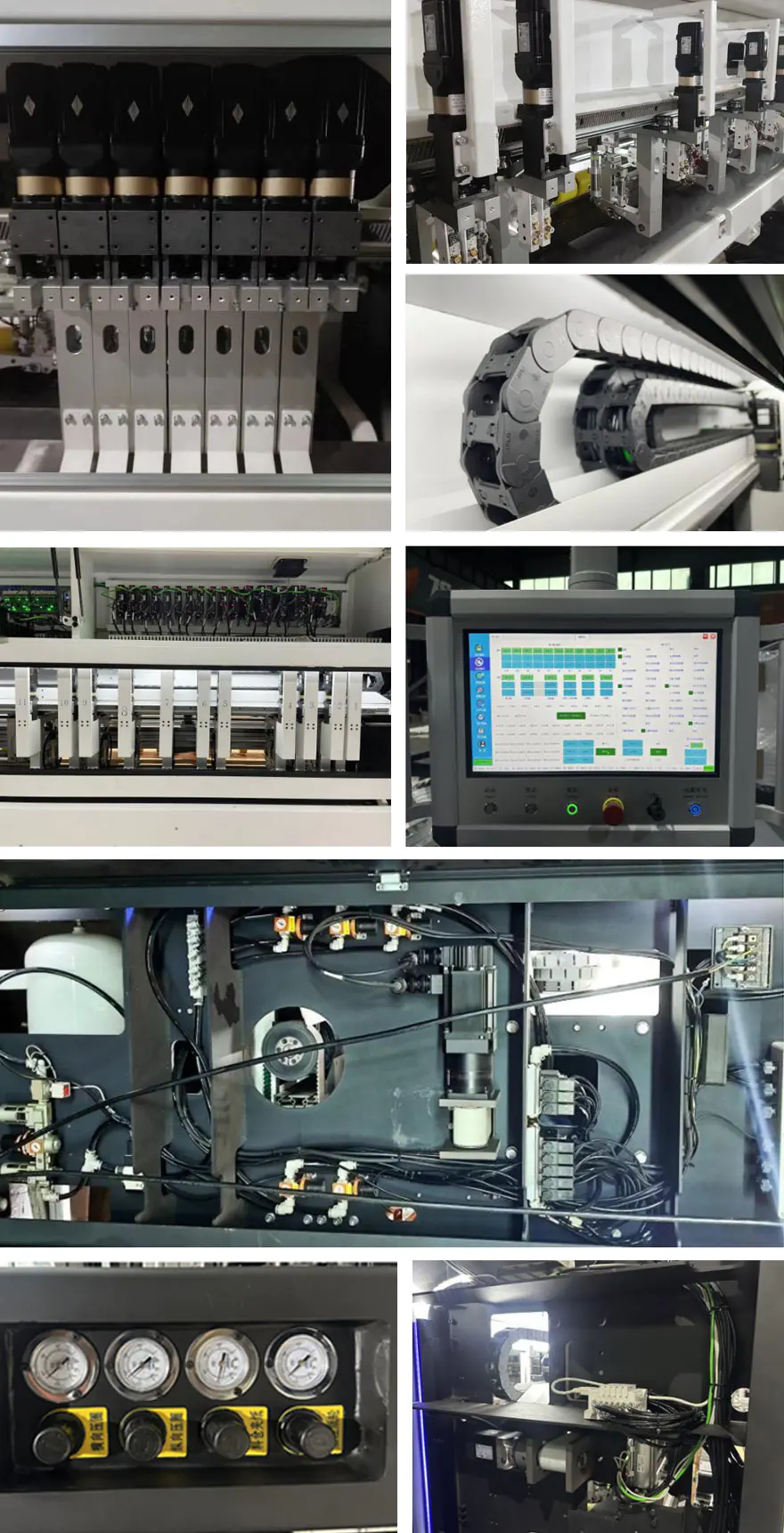

Makine Resmi

Makine özellikleri

Boyutlar U*G*Y(mm)	Temel Özellikler	Güç kaynağı (kW)	Kesme Hızı (A/dak)	Çalışma yüksekliği (mm)
14750*4040*3000	11 dikey+1 yatay bıçak, tam servo kontrollü, 6 şarjörlü	5.8	0-120	850

İşleme Parametreleri

Min. Kesme Uzunluğu L (mm)	Maks. Kesme Genişliği W (mm)	Oluklu Kağıt Kesim Kalınlığı H (mm)	Boyuna Bıçak Aralığı Hassasiyeti (mm)	Verimlilik (Adet/dak)
300	2550	2-7	±1,5	0-12

Fonksiyonların Genel Tanımı

Otomatik Yüksek Hızlı Kağıt Kesme Makinesi, katlanır kartonlar üretmek için oluklu kağıdın ve tekli sayfaların sürekli sabit uzunlukta işlenmesi için kullanılır. Makine hem katlama işlemini hem de katlama işlemini gerçekleştirir. oluklu kağıt üzerinde enine ve boyuna yönlerde, aralıklı kesim ve kesim işlemleri. Sabit uzunlukta kesim, hem seri üretime hem de kişiye özel üretime olanak tanır üretim.Makine bağımsız bir ünite olarak veya paketleme hattının ilk parçası olarak kullanılabilir.

HAYIR.	Öğe	Özellikler
1	Kağıt Depolama Rafı	Kağıt depolama rafı asitle yıkanmış çelik plakalardan yapılmıştır ve bükme. Basit bir yapıya, güvenilir bir yapıya sahiptir ve soğukla işlenir. Galvanizleme, çekici bir görünüm ve mükemmel pas direnci sağlar. Standart konfigürasyon, 6 adet kağıt saklama bölmesi içerir. Farklı müşteri ihtiyaçlarına göre ayarlanabilen, yüksek esneklik ve güçlü uyarlanabilirlik.
2	Çerçeve Yapısı	Çerçeve, dikdörtgen çelik kaynaklandıktan sonra hassas işleme ile üretilmiştir. borular ve çelik levhalar. Ekipmanın uzun hizmet ömrünü ve mükemmel stabilitesini garanti ederek yüksek montaj doğruluğu ve operasyonel hassasiyet sağlar.
3	Tahrik Mekanizması	Besleme baskı silindiri, parlak ve çekici bir yüzeye sahip PU malzemeden yapılmıştır yüksek sürtünme ile. Bu, karton taşımanın güvenilirliğini etkili bir şekilde artırır. Bu arada çekiş tamburu Almanya'dan ithal edilmiştir ve oldukça dayanıklıdır.
4	Kesişen Yapı	Güç, redüktörle birleştirilmiş yüksek hassasiyetli bir servo motor tarafından sağlanır ve yüksek performans sağlayan senkronize bir tekerlek mekanizması

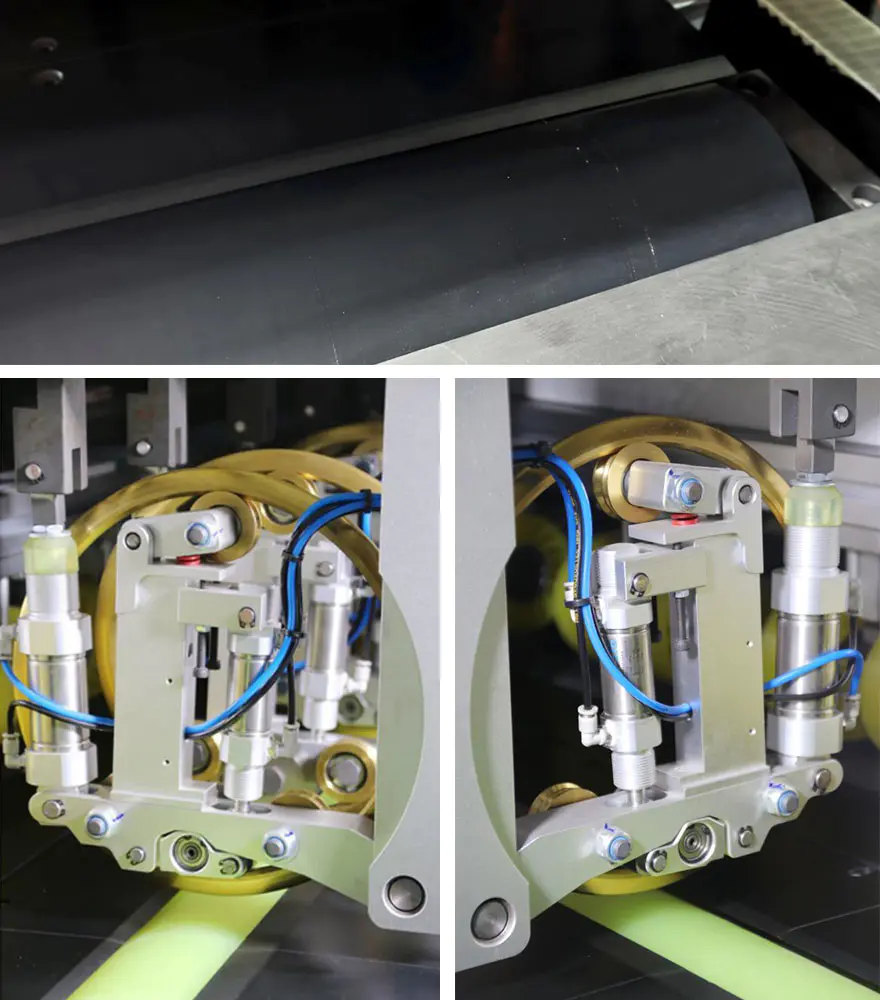

5	Boyuna Kesme Ünitesi	Bu mekanizma esas olarak 7 takım bıçak tutucusundan oluşmaktadır. Bıçak konfigürasyonu 7+1, 410 ve 411 kutu tiplerinin üniversal olarak kesilmesine olanak tanır. dayanıklılık sağlarken yüksek verimli çalışma talepleri;

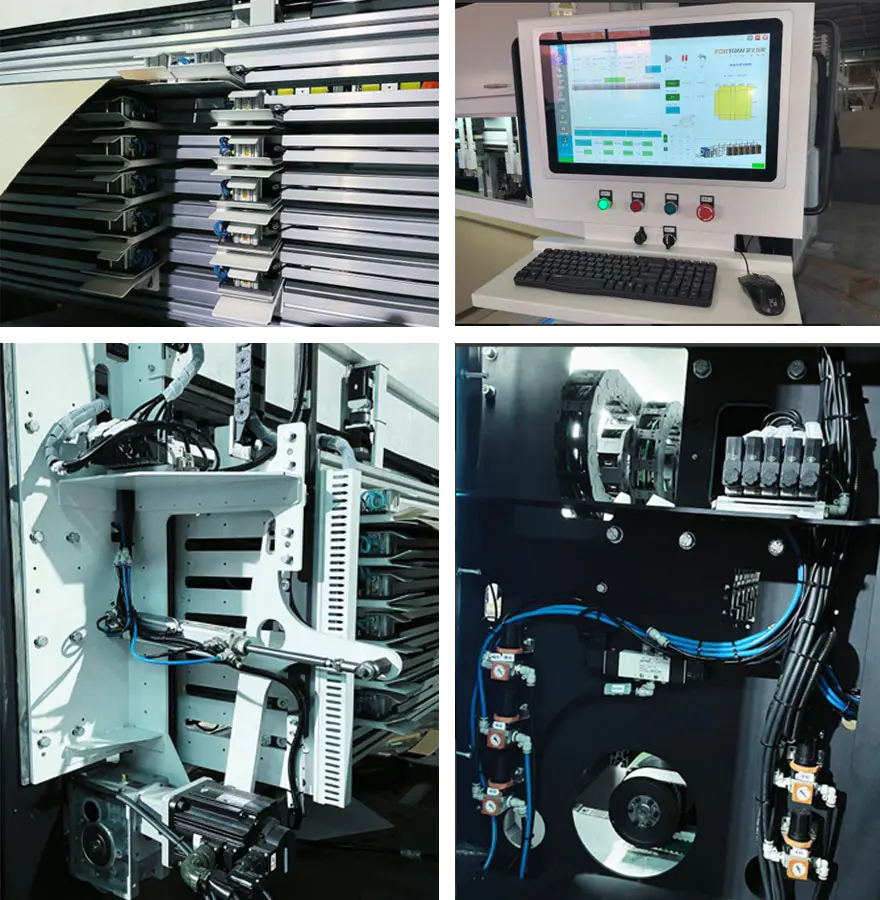

6	Ayarlanabilir Depolama aygıtı	Anakartın her iki ucu CNC işleme ile Paralel kenarların, yüksek mukavemetli kullanımın sağlanması Güvenlik ve güvenilirliği sağlamak için yukarı ve aşağı zincirleyin Doğruluğu artırmak için dişleri atlamaz ve operasyon verimliliği, yüksek hassasiyetli kullanıyoruz yüksek hassasiyetle donatılmış konik dişli redüktör servis motoru; Kullanım oranını artırmak için Kağıt miktarına göre artırılıp azaltılabilen 6 adet kağıt kütüphanesi olarak bu kurumu belirledik. farklı müşteri ihtiyaçları, rahat ve hızlı, ve güçlü uyarlanabilirlik;

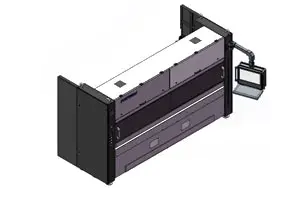

7	Makine Muhafazası	Birincil işlev makineyi dekore etmektir kendisi. Harici bir koruyucu kapak eklenir makine. Kapak plastikle işlenir Estetik hale getiren püskürtme Hoş, narin ve boyaya dayanıklı yontma. Ön taraftaki gözlem penceresi Makinenin akrilik levhadan yapılmış olması çekici ve zarif bir görünüm kazandırır yanı sıra yüksek tokluk ve direnç parçalayıcı.

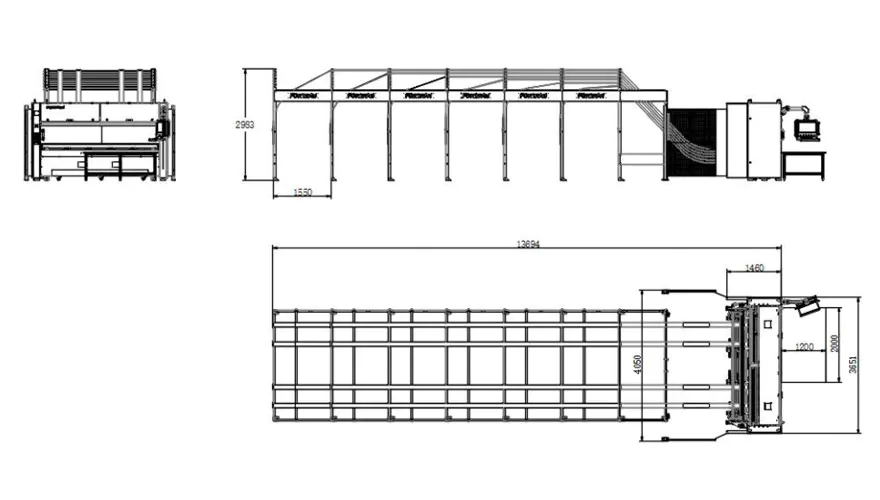

Üç Görünümlü Çizimler

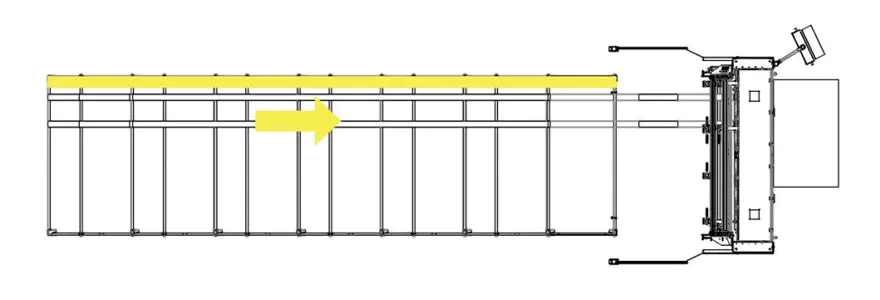

Üretim Süreci Modunun Şematik Diyagramı

Sarf Malzemesi Gereksinimleri

1. Besleme İstasyonundaki Oluklu Kağıt Gereksinimleri

A.Sürekli oluklu kağıt genişliği:400–2550 mm;
B. Yan yana sıkıştırılmış oluklu kağıdın toplam genişliği: Maksimum 2550 mm;
C. 120 mm'lik palet dahil istifleme yüksekliği: Maksimum 1300 mm;
D. İstifleme genişliği, maksimum: 1300 mm; Boşaltma noktasında oluklu kağıdın uzunluğu: Minimum 300 mm;
E.Sabit uzunlukta kesme için boyuna tolerans:Maksimum %0,5;Sabit uzunlukta kesme için enine tolerans:Maksimum±2,0 mm;
F.Oluklu kağıt kalınlığı:2-7 mm,±0,2 mm;MÖ 2,30'a kadar maksimum hammadde kalitesi(DIN 55468 standardına göre);
G.Kartonun kalitesi DIN 55468 standardına uygundur;
H.Tek oluklu,maksimum kalınlık yaklaşık 4 mm(kalite:1.10–1.40);Çift oluklu,maksimum kalınlık yaklaşık 7 mm.

2. Karton türleri

Seri numarası	İsim	Resim	Kağıt besleme yönü	Minimum boyut
1	Sıradan kutu		boyuna	Uzunluk: minimum 400mm Genişlik: minimum 36mm Yükseklik: minimum 225 mm
2	Sıradan kutu		boyuna	Uzunluk: minimum 400mm Genişlik: minimum 36mm Yükseklik: minimum 225 mm
3	Cennet ve Dünya Örtüsü		boyuna	Uzunluk: minimum 400mm Genişlik: minimum 225 mm Yükseklik: minimum 18mm
4	Orta Mühür Kutusu		boyuna	Uzunluk: minimum 400mm Genişlik: minimum 450mm Yükseklik: minimum 18mm
5	Orta Mühür Kutusu		boyuna	Uzunluk: minimum 400mm Yükseklik: minimum 450mm Yükseklik: minimum 18mm
6	Tüm kanat kutusu		boyuna	Uzunluk: minimum 400mm Yükseklik: minimum 225 mm Yükseklik: minimum 18mm
7	Orta Mühür Kutusu		boyuna	Uzunluk: minimum 400mm Yükseklik: minimum 450mm Yükseklik: minimum 18mm
8	Kare karton		boyuna	Uzunluk: minimum 400mm Yükseklik: minimum 18mm

Ana Bileşen Yapılandırmasının Listesi

HAYIR.	Öğe	Özellikler	adet	Not edildi
1	Boyuna bıçak ünitesi		7 TAKIM	Miktar gereksinimlere göre özelleştirilebilir
2	Yatay bıçak ünitesi		1 TAKIM
3	Silindir montajı		3 adet
5	Enine Senkron Kayış		1 adet
6	Senkron Kayış		2 adet
7	Çekiş Servo Motoru		2 TAKIM
8	Çekiş Redüktörü		2 TAKIM
9	Ayar Depolama Servo Motoru		1 TAKIM
10	Ayar Depolama Redüktörü		1 TAKIM
11	Bıçak Hareketli Motor		7 TAKIM	Miktar gereksinimlere göre özelleştirilebilir
12	Bıçak Hareketli Redüktör		7 TAKIM
13	Pnömatik Bileşenler		1 TAKIM
14	Elektrik Kontrol Kutusu	——	——
15	Elektrik Bileşenleri	Fotoelektrik sensörler, Kablolar, Reflektörler, Elektrik bileşenleri	——
16	Denetleyici	Sürücüler, Firmware, modüller	——

Giyilebilir Parça ve Sarf Malzemeleri Listesi

1. Giyilebilir Parça Listesi

HAYIR.	Öğe	Özellikler	Önerilen Adet	U8 numarası
1	Besleme Mili Burcu	PCM260-02-020-260	6
2	İtme Mili Burcu	CZJ260-02-010-300	2
3	Çelik Çekirdekli Dikişsiz Yeşil Sessiz Senkron Kayış (Xiet)	75-AT10-6910	1
4	Solenoid Valf	SY5120-5GZD-01	2
5	φ66xφ16x0,8 Dairesel Diş Bıçağı	PCM260-03-010-010	2
6	Solenoid Valf	4N330C08B	1
7	Kaydırıcı	HGH15CA	2
8	Hassas Basınç Düşürücü Vana	SDR20008JN	2
9	Çelik Telli Dikişsiz Poliüretan Senkron Kayış - Sessiz tip	AT10x50xL1290	1
10	Röle	RXT-F01K D24	1
11	Sigorta	5*20mm 0.1A	5
12	Limit Anahtarı	XCK-N2145P20C	2
13	Yakınlık Anahtarı	IME12-06BPSZW2S	2
14	Çelik Telli Dikişsiz Poliüretan Senkron Kayış - Sessiz tip	AT10x50xL920	1

Sarf malzemeleri listesi

1	Kağıt Kesme Gücü Kauçuk Rulo B	PCM260-01-020-300	1
2	φ66xφ16x0,8 Dairesel Diş Bıçağı	PCM260-03-010-010	2
3	Besleme Mili Burcu	PCM260-02-020-260	2
4	İtme Mili Burcu	CZJ260-02-010-300	1
