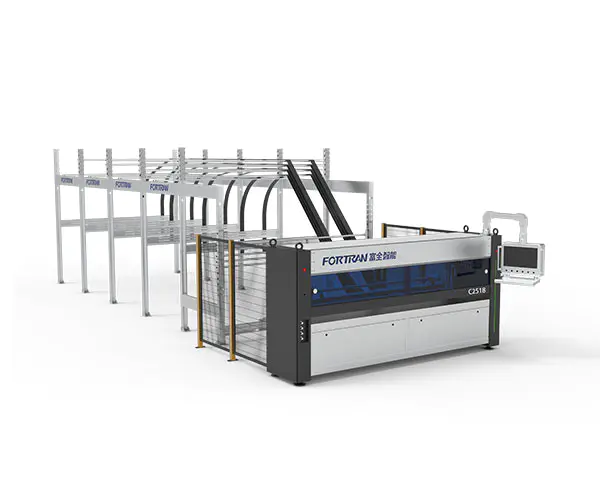

Otomatik Kağıt Kesme Makinası

Makine özellikleri

Boyutlar U*G*Y(mm)	Temel Özellikler	Güç kaynağı (kW)	Kesme Hızı (A/dak)	Çalışma yüksekliği (mm)
11650*4040*3000	7 dikey + 1 yatay bıçak, üç servo kontrollü, 4 şarjörlü	6	0-120	900

İşleme Parametreleri

Min. Kesme Uzunluğu L (mm)	Maks. Kesme Genişliği W (mm)	Oluklu Kağıt Kesim Kalınlığı H (mm)	Boyuna Bıçak Aralığı Hassasiyeti (mm)	Verimlilik (Adet/dak)
300	2500	2,5-6,5	±1,5	0-12

Otomatik Kağıt Kesme Makinesi, katlanır kartonlar üretmek için oluklu kağıdın sabit uzunlukta sürekli işlenmesi için kullanılır. Makine hem enine hem de enine katlama gerçekleştirir. Oluklu kağıt üzerinde boylamasına yönlerde, aralıklı kesim ve kesme işlemi. Sabit boyda kesim hem seri üretime hem de özel üretime olanak tanır. Makine bağımsız bir ünite olarak veya paketleme hattının ilk parçası olarak kullanılır.

HAYIR.	Öğe	Özellikler	Modeli

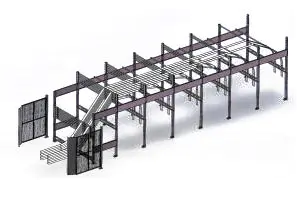

1	Kağıt Depolama Rafı	Kağıt saklama rafı, asitle yıkanmış ve bükülerek şekillendirilmiş çelik plakalardan yapılmıştır. Basit bir yapıya, güvenilir montaja ve ona çekici bir görünüm ve mükemmel pas direnci sağlayan soğuk galvanizli kaplamaya sahiptir. Standart konfigürasyon, dört kağıt saklama bölmesi içerir.
2	Çerçeve Yapısı	Çerçeve, dikdörtgen çelik borular ve çelik plakaların kaynaklanmasının ardından hassas işleme ile üretilmektedir. Ekipmanın uzun hizmet ömrünü ve mükemmel stabilitesini garanti ederek yüksek montaj doğruluğu ve operasyonel hassasiyet sağlar.

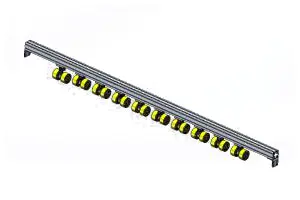

3	Tahrik Mekanizması	Besleme baskı silindiri, yüksek sürtünmeye sahip, parlak ve çekici bir yüzeye sahip PU malzemeden yapılmıştır. Bu, karton taşımanın güvenilirliğini etkili bir şekilde artırır. Çekiş tamburu ise Almanya'dan ithal olup oldukça dayanıklıdır.
4	Kesişen Yapı	Güç, yüksek hız ve hassas konumlandırma sağlayan, böylece karton kesiminin doğruluğunu garanti eden bir redüktör ve senkron tekerlek mekanizmasıyla birleştirilmiş yüksek hassasiyetli bir servo motor tarafından sağlanır;
5	Boyuna Kesme Ünitesi	Bu mekanizma esas olarak yedi takım bıçak tutucusundan oluşur. Enine bıçak kayışı servosu, uzunlamasına bıçağın konumlandırılmasını tahrik eder, bu da dayanıklılık sağlarken aynı zamanda verimli çalışma gereksinimlerini karşılayabilir.

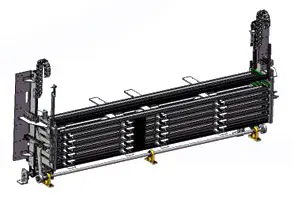

6	Ayarlanabilir Depolama aygıtı	Uçtaki ana çerçeveler, her iki tarafta paralelliği sağlamak için CNC ile işlenir. Dikey kaldırma için güvenlik ve güvenilirlik sağlamak ve zincir atlamasını önlemek için yüksek mukavemetli zincirler kullanılır. Operasyonun hassasiyetini ve verimliliğini artırmak için, yüksek hassasiyetli servo motorlarla donatılmış yüksek hassasiyetli konik dişli redüktörler kullanırız. Kağıt kullanım oranını artırmak için bu mekanizma, dört kağıt saklama bölmesiyle tasarlanmıştır.
7	Makine Muhafazası	Öncelikli odak noktası, makinenin kendisini dekore etmektir. Makineye, estetik açıdan hoş ve dayanıklı, çentiklenmeyen veya soyulmayan, toz boya ile işlenmiş bir dış koruyucu kapak eklenir. Makinenin ön tarafındaki gözlem penceresi, yalnızca görsel olarak çekici ve zarif olmakla kalmayıp, aynı zamanda son derece esnek ve kırılmaya karşı dayanıklı olan koyu mavi akrilik panelden yapılmıştır. Ayrıca, parlak bir yüzeye sahip olan ve herhangi bir gürültü olmadan sessizce çalışan bir alüminyum alaşımlı kaydırma rayı monte edilmiştir.

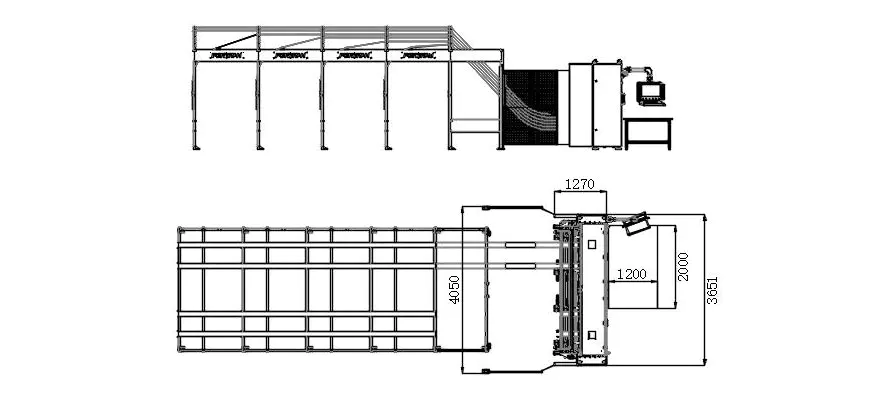

Üç Görünümlü Çizimler

Sarf Malzemesi Gereksinimleri

1. Besleme İstasyonundaki Oluklu Kağıt Gereksinimleri

A.Sürekli oluklu kağıt genişliği:400–2350 mm;
B. Yan yana sıkıştırılmış oluklu kağıdın toplam genişliği: Maksimum 2550 mm;
C. 120 mm'lik palet dahil istifleme yüksekliği: Maksimum 1300 mm;
D. İstifleme genişliği, maksimum: 1300 mm; Boşaltma noktasında oluklu kağıdın uzunluğu: Minimum 300 mm;
E.Sabit uzunlukta kesme için boyuna tolerans:Maksimum %0,5;Sabit uzunlukta kesme için enine tolerans:Maksimum±2,0 mm;
F.Oluklu kağıt kalınlığı:2,5–6 mm,±0,2 mm;MÖ 2,30'a kadar maksimum hammadde kalitesi (DIN 55468 standardına göre);
G.Kartonun kalitesi DIN 55468 standardına uygundur;
H.Tek oluklu,maksimum kalınlık yaklaşık 4 mm(kalite:1.10–1.40);Çift oluklu,maksimum kalınlık yaklaşık 6 mm.

2. Karton türleri

Seri numarası	İsim	Resim	Kağıt besleme yönü	Minimum boyut
1	Sıradan kutu		boyuna	Uzunluk: minimum 400mm Genişlik: minimum 36mm Yükseklik: minimum 225 mm
2	Sıradan kutu		boyuna	Uzunluk: minimum 400mm Genişlik: minimum 36mm Yükseklik: minimum 225 mm
3	Cennet ve Dünya Örtüsü		boyuna	Uzunluk: minimum 400mm Genişlik: minimum 225 mm Yükseklik: minimum 18mm
4	Orta Mühür Kutusu		boyuna	Uzunluk: minimum 400mm Genişlik: minimum 450mm Yükseklik: minimum 18mm
5	Orta Mühür Kutusu		boyuna	Uzunluk: minimum 400mm Yükseklik: minimum 450mm Yükseklik: minimum 18mm
6	Tüm kanat kutusu		boyuna	Uzunluk: minimum 400mm Yükseklik: minimum 225 mm Yükseklik: minimum 18mm
7	Orta Mühür Kutusu		boyuna	Uzunluk: minimum 400mm Yükseklik: minimum 450mm Yükseklik: minimum 18mm
8	Kare karton		boyuna	Uzunluk: minimum 400mm Yükseklik: minimum 18mm
