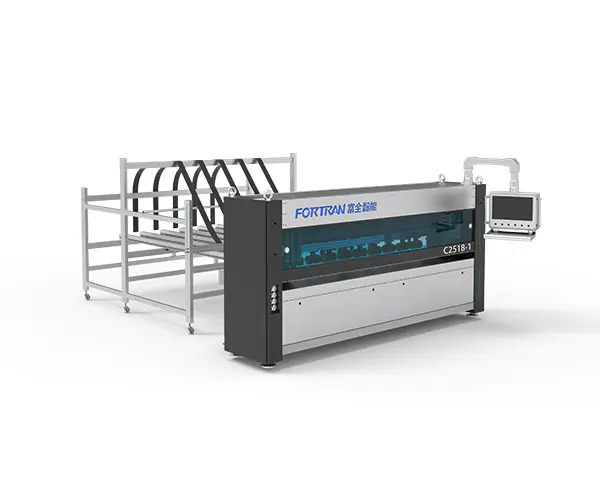

Tam Otomatik Kağıt Kesme Makinası

Makine özellikleri

Boyutlar U*G*Y(mm)	Temel Özellikler	Güç kaynağı (kW)	Kesme Hızı (A/dak)	Çalışma yüksekliği (mm)
6700*3650*3000	Tek sayfa besleme ve sürekli sayfa besleme modlarına sahip 7 dikey + 1 yatay bıçak	5.25	0-120	850

İşleme Parametreleri

Min. Kesme Uzunluğu L (mm)	Maks. Kesme Genişliği W (mm)	Oluklu Kağıt Kesim Kalınlığı H (mm)	Boyuna Bıçak Aralığı Hassasiyeti (mm)	Verimlilik (Adet/dak)
300	2500	2,5-6,5	±1,5	0-12

Tam Otomatik Kağıt Kesme Makinesi, oluklu kağıdın ve tekli sayfaların sürekli olarak sabit uzunlukta işlenmesi için katlanır karton üretmek için kullanılır. Makine hem katlama işlemini hem de katlama işlemini gerçekleştirir. oluklu kağıt üzerinde enine ve boyuna yönlerde, aralıklı kesim ve kesim işlemleri. Sabit uzunlukta kesim, hem seri üretime hem de kişiye özel üretime olanak tanır üretim.Makine bağımsız bir ünite olarak veya paketleme hattının ilk parçası olarak kullanılabilir.

HAYIR.	Öğe	Özellikler	Modeli
1	Kağıt Depolama Rafı	Kağıt depolama rafı, basit bir yapıya ve güvenilir yapıya sahip, bükme işlemi yoluyla asitleme plakasından yapılmıştır. Çekici bir görünüm ve mükemmel pas direnci sağlamak için boyanmıştır. Standart konfigürasyon, sürekli bir karton malzeme rafı ve tek katmanlı bir karton besleme akış şeridi içerir.

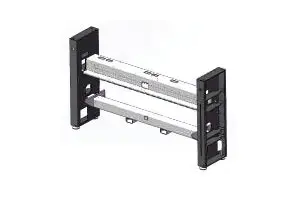

2	Çerçeve Yapısı	Çerçeve, dikdörtgen çelik borular ve çelik plakaların kaynaklanmasının ardından hassas işleme ile üretilmektedir. Ekipmanın uzun hizmet ömrünü ve mükemmel stabilitesini garanti ederek yüksek montaj doğruluğu ve operasyonel hassasiyet sağlar.

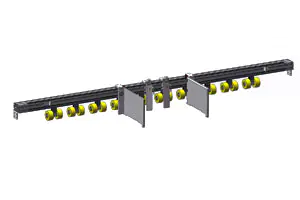

3	Tahrik Mekanizması	Besleme basınç tekerleği, karton taşımanın güvenilirliğini etkili bir şekilde artırabilen, parlak ve güzel bir yüzeye ve sürtünmeye sahip PU malzemeden yapılmıştır. Çekiş tamburu ise Almanya'dan ithal olup dayanıklı ve uzun ömürlüdür; manuel olarak ayarlanıp yana sabitlenebilir.

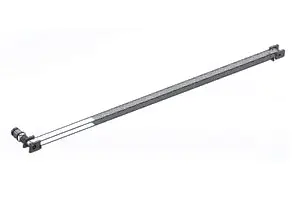

4	Kesişen Yapı	Güç, yüksek hız ve hassas konumlandırma sağlayan, böylece karton kesiminin doğruluğunu garanti eden bir redüktör ve senkron tekerlek mekanizmasıyla birleştirilmiş yüksek hassasiyetli bir servo motor tarafından sağlanır;
5	Boyuna Kesme Ünitesi	Bu mekanizma esas olarak yedi takım bıçak tutucusundan oluşur. Enine bıçak kayışı servosu, uzunlamasına bıçağın konumlandırılmasını tahrik eder, bu da dayanıklılık sağlarken aynı zamanda verimli çalışma gereksinimlerini karşılayabilir.

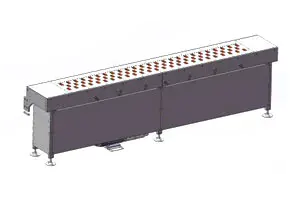

6	Ayarlanabilir Depolama aygıtı	Silindirler bir servo motor ve bir hız düşürücü tarafından kontrol edilir. Operasyonel doğruluğu ve verimliliği artırmak için, yüksek hassasiyetli bir servo motorla donatılmış, yüksek hassasiyetli bir konik dişli hız düşürücü kullanıyoruz. Kartonu adsorbe etmek için, tek katmanlı kartonun daha iyi taşınmasını sağlayan bir vakum emme yapısı benimsenmiştir.
7	Makine Muhafazası	Öncelikli odak noktası, makinenin kendisini dekore etmektir. Estetik açıdan hoş ve dayanıklı, çentiklenmeyen veya soyulmayan bir yüzey elde etmek için toz boyayla işlenmiş makineye bir dış koruyucu kapak eklenir. Makinenin ön kısmındaki gözetleme penceresi görsel olarak çekici ve zarif olmasının yanı sıra son derece dayanıklı ve kırılmaya karşı dayanıklı olan koyu mavi akrilik panelden yapılmıştır. Ayrıca parlak yüzeye sahip, sessiz ve gürültüsüz çalışan alüminyum alaşımlı kaydırma rayı da monte edilmiştir.

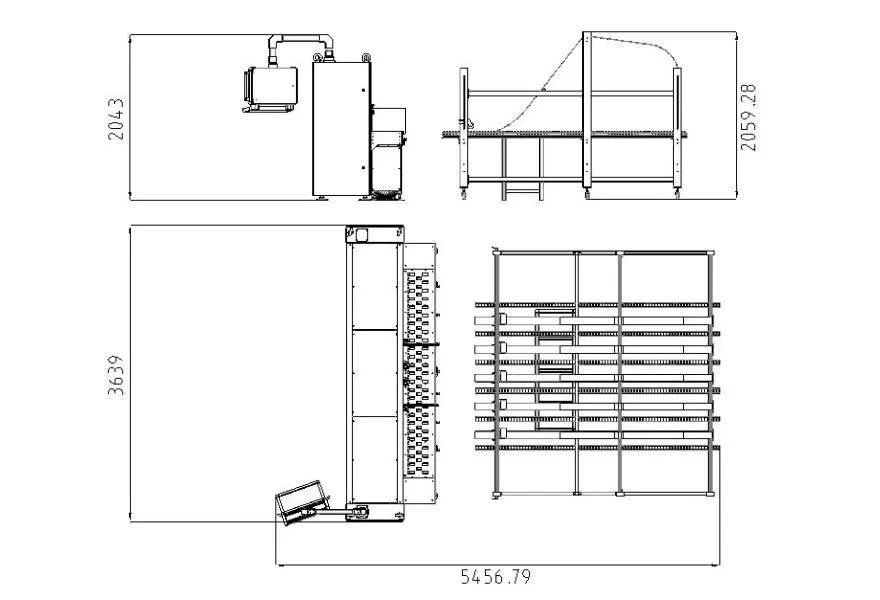

Üç Görünümlü Çizimler

Sarf Malzemesi Gereksinimleri

1. Besleme İstasyonundaki Oluklu Kağıt Gereksinimleri

A.Sürekli oluklu kağıt genişliği:400–2350 mm;
B. 120 mm'lik palet dahil istifleme yüksekliği: Maksimum 1300 mm;
C. İstifleme genişliği, maksimum: 1300 mm; Boşaltma noktasında oluklu kağıdın uzunluğu: Minimum 300 mm;
D.Sabit uzunlukta kesme için boyuna tolerans:Maksimum %0,5;Sabit uzunlukta kesme için enine tolerans:Maksimum±2,0 mm;
E.Oluklu kağıt kalınlığı:2,5–6 mm,±0,2 mm;MÖ 2,30'a kadar maksimum hammadde kalitesi (DIN 55468 standardına göre);
F.Kartonun kalitesi DIN 55468 standardına uygundur;

G.Tek oluklu,maksimum kalınlık yaklaşık 4 mm(kalite:1.10–1.40);Çift oluklu,maksimum kalınlık yaklaşık 6 mm.

2. Karton türleri

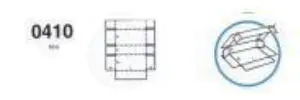

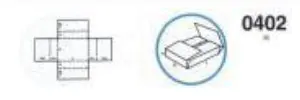

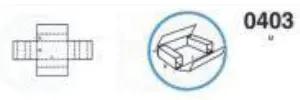

Seri numarası	İsim	Resim	Kağıt besleme yönü	Minimum boyut

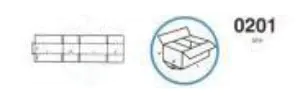

1	Sıradan kutu		boyuna	Uzunluk: minimum 400mm Genişlik: minimum 36mm Yükseklik: minimum 225 mm
2	Sıradan kutu		boyuna	Uzunluk: minimum 400mm Genişlik: minimum 36mm Yükseklik: minimum 225 mm
3	Cennet ve Dünya Örtüsü		boyuna	Uzunluk: minimum 400mm Genişlik: minimum 225 mm Yükseklik: minimum 18mm
4	Orta Mühür Kutusu		boyuna	Uzunluk: minimum 400mm Genişlik: minimum 450mm Yükseklik: minimum 18mm
5	Orta Mühür Kutusu		boyuna	Uzunluk: minimum 400mm Yükseklik: minimum 450mm Yükseklik: minimum 18mm

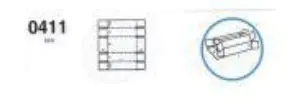

6	Tüm kanat kutusu		boyuna	Uzunluk: minimum 400mm Yükseklik: minimum 225 mm Yükseklik: minimum 18mm
7	Orta Mühür Kutusu		boyuna	Uzunluk: minimum 400mm Yükseklik: minimum 450mm Yükseklik: minimum 18mm

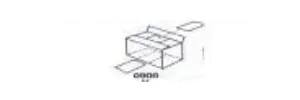

8	Kare karton		boyuna	Uzunluk: minimum 400mm Yükseklik: minimum 18mm
