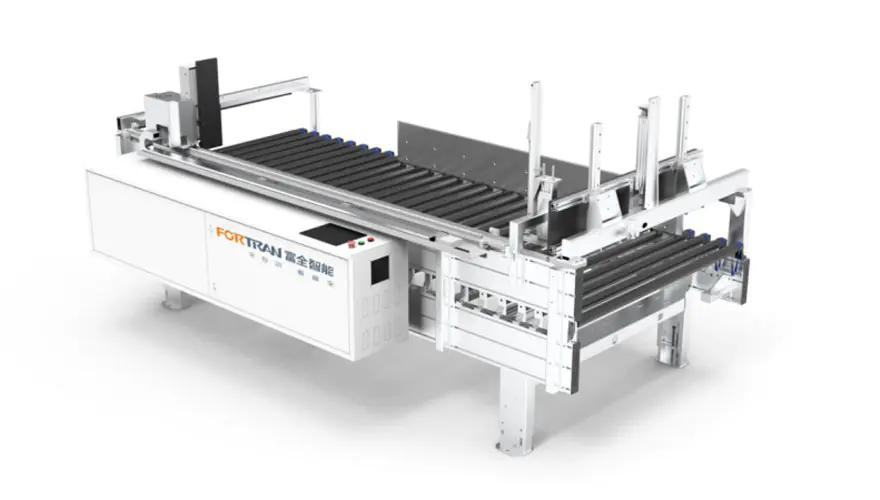

Entegre Akıllı Ölçüm İstasyonu

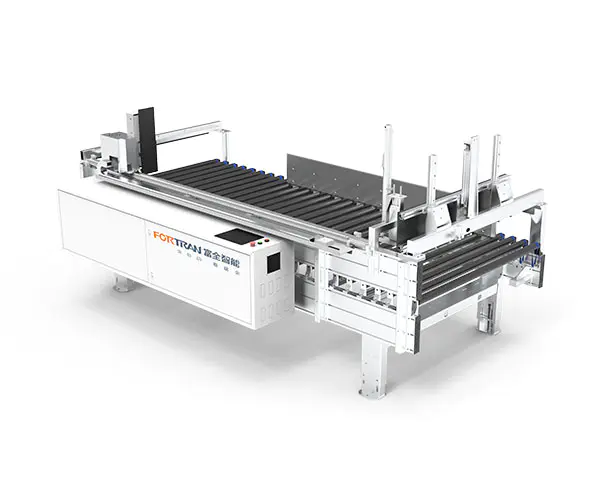

Genel Makine Görüntüsü

Ekipman Parametreleri

Genel BoyutlarL*W*H(mm)	Ekipman Tartımı (kg)	Yük Kapasitesinin Ölçülmesi（kg/㎡）	Toplam Güç (kW)	Ölçüm Doğruluğu (mm)	Tezgah Yüksekliği (mm)
3500*1960*1800	800	50	2.25	±0,5	800±50

Ölçüm Parametreleri

Kart Uzunluğu İşleme Aralığı L（mm）	Kart Genişliği İşleme Aralığı W（mm）	Levha Kalınlığı İşleme Aralığı H（mm）	Verimlilik Ölçümü (zaman/dak)	Taşıma Hızı (m/dak)
350-2800	200-1200	18-250	4-6	0-35 (frekans dönüşümü ayarlanabilir)

1. Ayaklar lazerle kesilir ve delinir, böylece hassas delik pozisyonları sağlanır. Doğru açılar için CNC bükme makinesiyle bükülürler.
2. Ayaklar düz yüzeyli soğuk haddelenmiş salamura çelik plakalardan yapılmıştır. Kumlama ve kumlamadan sonra, güçlü korozyon direnci için sprey kaplamayla kaplanırlar.
3. Ayaklar, zemin düzlüğüne güçlü bir uyum sağlayan hareketli ayarlanabilir ayak bardaklarını benimser.
4. Sıcak daldırma galvanizli silindirler, İtalyan ithal hortumlarla kaplanmıştır, bu da iş parçalarının sürtünme nedeniyle yüzey çizilmelerini etkili bir şekilde önler ve sağlam iş parçası yüzeyleri sağlar.
5. Elastik kayış tahriki çalışma sırasında düşük ses çıkarır. Elastik kayış yüksek tokluğa ve uzun hizmet ömrüne sahiptir.
6.Hem durdurucular hem de destek plakaları kompakt laminattan yapılmıştır ve destek plakaları pürüzsüz PE plakalardan yapılmıştır, bu da düşük sürtünme direnci sağlar.
7. Entegre uzunluk ve genişlik ölçüm tasarımı zemin alanını azaltır.
8.Otomatik kontrol, yüksek doğruluk, yüksek verimlilik ve düşük arıza oranıyla ölçüm yapılmasını sağlar.

9. Mekanik konumlandırma cihazının kılavuz rayı, yüksek hassasiyet, düşük titreşim ve uzun servis ömrüne sahip Hiwin kılavuz rayını benimser. Şanzıman, yüksek hız ve yüksek hassasiyet için dişli ve kremayer kullanır. Konumlandırmada hassasiyet, verimlilik, hız, yüksek tork ve küçük boyut sağlayan bir servo motor kullanılır.

Entegre akıllı ölçüm istasyonu esas olarak ambalajlamadan önce her bir karton paketinin istifleme uzunluğunu, genişliğini ve kalınlığını ölçmek için kullanılır. Yüksek hız, küçük zemin alanı ve yüksek verimlilikle önce uzunluğu, ardından genişliği ve son olarak yüksekliği ölçer. Zarif ve mükemmel stabiliteye sahip geniş ve kalın bir alüminyum profil çerçevesini benimser.

Seri numarası	İsim	Özellik	Modül

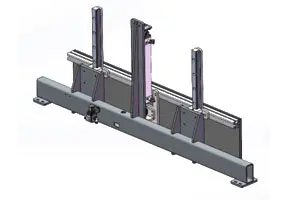

1	Uzunluk Ölçme Hareketli Kiriş Düzeneği	Yüksek hassasiyetli bir servo motor, gücü planet redüktör aracılığıyla ileterek yüksek tork, düşük gürültü ve kararlı güç sağlar. Güç, tüm mekanizmanın hızlı hareketini gerçekleştirmek için senkronize bir şaft ve dişliler aracılığıyla iletilir, böylece verimlilik artar.

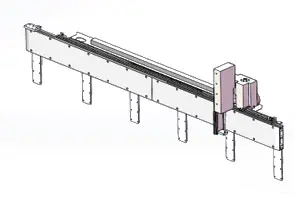

2	Uzunluk Ölçme Sabit Plaka Düzeneği	Bu uç ölçüm referans plakası görevi görür. Bölme, dikey kaldırma için bir hava silindiri tarafından çalıştırılır ve Hiwin hassas kılavuz raylarının yardımıyla hızlı ve istikrarlı doğrusal hareket sağlar.

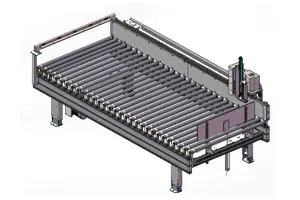

3	Ölçme Makaralı Konveyör Çerçevesi	Silindirler, pürüzsüz ve parlak yüzeylere ve yüksek sürtünmeye sahip, İtalyan ithal kauçuk kaplı silindirleri benimseyerek paketlerin kesinlikle istikrarlı bir şekilde taşınmasını sağlar ve kayma sürtünmesi olasılığını büyük ölçüde azaltır. Genel görünümü ve çerçeve sağlamlığını sağlamak için kumlama ve sprey kaplamaya tabi tutulurlar.

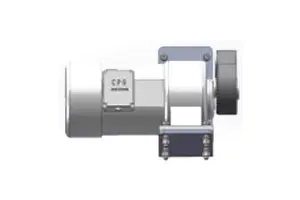

4	Makaralı Motor Grubu	Dayanıklılık için ithal dişli motorlar kullanır. Güç, senkron kasnaklar ve senkron kayışlar aracılığıyla silindirlere stabil bir şekilde iletilir.

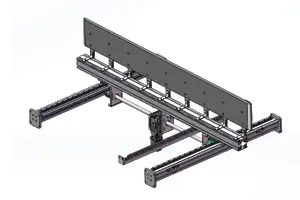

5	Genişlik Ölçme Bölümü Ölçüm Güç Mekanizması	Yatay güç sistemi, iletim sisteminin stabilitesini sağlamak için hassas bir redüktörle birleştirilmiş yüksek hassasiyetli bir servo motor kullanır.

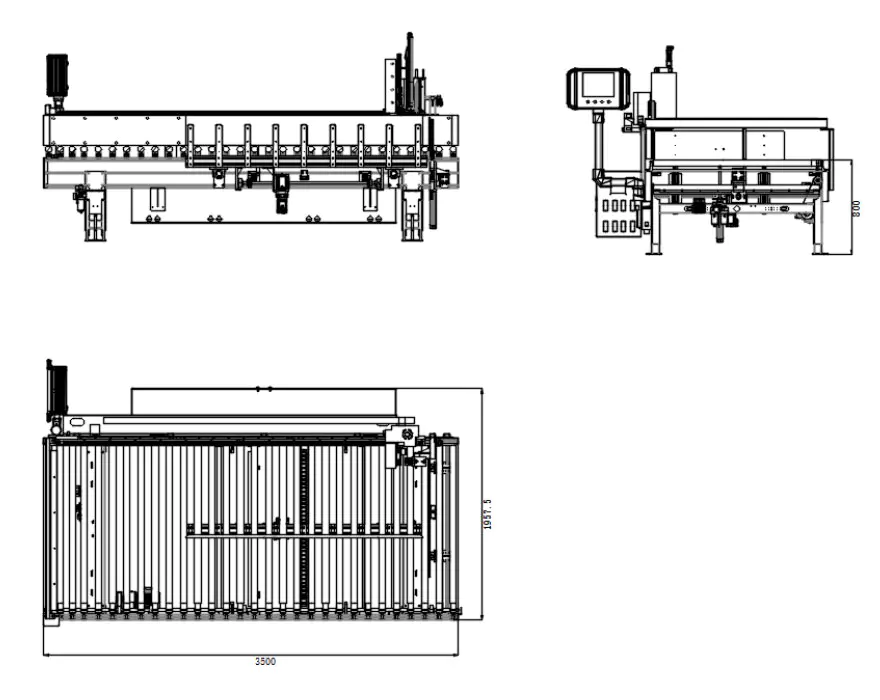

Üç Görünümlü Çizimler
