Otomatik Kutu Kapatma Makinası

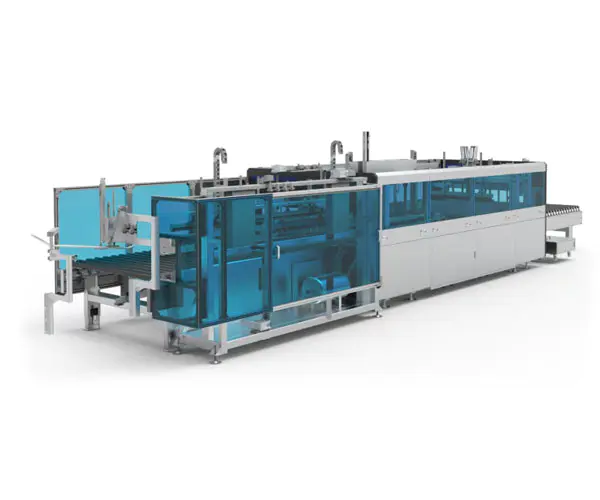

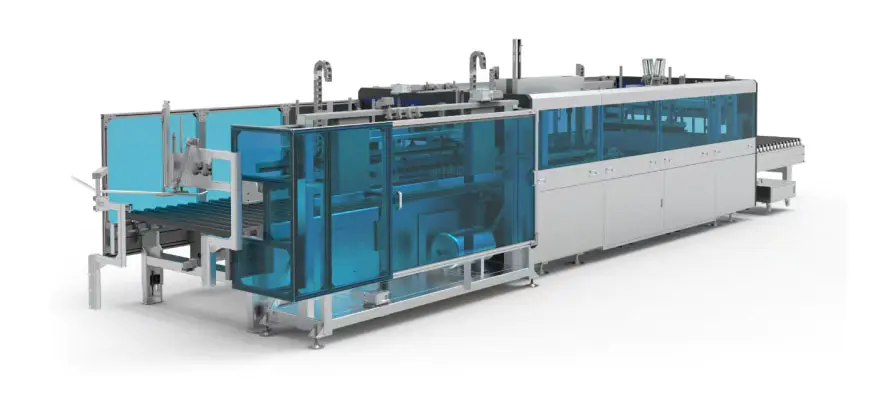

Makine Resmi

Makine özellikleri

Boyutlar U*G*Y(mm)	Makinenin kendi ağırlığı (kg)	Güç kaynağı (kW)	Yük taşıma (kg)	Çalışma yüksekliği (mm)
10200*2200*2260	Yaklaşık 3200kg	10.9	50	800±50

İşleme Parametreleri

Karton İşleme Uzunluğu (mm)	Karton İşleme Genişliği (mm)	Karton İşleme Yüksekliği (mm)	Sızdırmazlık Verimliliği (döngü/dak)	Oluklu Kağıdın Kalınlığı (mm)
300-2900	200-1200	(Ahşap Panel kalınlığı 18) 20-280	4-8	2.5-6

1. Çekirdek bileşenler: Eva hızlı kuruyan sıcakta eriyen tutkal makinesi; servo motor; planet redüktör; lazer telemetre; senkron kayış; yastık blok yatağı; değişken frekanslı motor; sonsuz dişli redüktörü;
2. Taşıma silindirleri, hem esnek hem de dayanıklı olan ithal PVC kauçuk manşonları kullanır;
3. Kasa kapatıcının doğrusal mekanizması, yüksek güvenilirlik ve dayanıklılık sağlayan hassas doğrusal kılavuzlar tarafından yönlendirilir;
4. Kelepçelerin ve tutkal tabancalarının gücü, ekipmanın hassasiyetini kontrol etmesi ve geliştirmesi kolay olan yüksek hassasiyetli servo motorlar tarafından sağlanır;
5.Makine, bağımsız bir ünite olarak kullanılabilir veya çok yönlü ve esnek kullanım seçenekleri sunan özel bir ev paketleme hattına entegre edilebilir.

1.Kullanım
A.Bu Otomatik Kutu Kapatma Makinesi, üst düzey mobilya ambalaj kutularını kapatmak için kullanılır.
B.Bu ekipman, M/A-0410 ve M/A-0419 model kartonlarının kapatılmasında kullanılır.
C.Kartonun alt kısmı önce yapıştırılır, ardından paketlenecek ürünler ve dolgu malzemeleri içine yerleştirilir ve ardından makineyle kapatılır.

2. Genel Çalışma Prensibi
Ekipmanın tamamı beş bölüme ayrılmıştır: ölçüm makinesi bölümü, besleme tampon makinesi bölümü, tünel kapatma bölümü, geçiş makinesi bölümü ve itici kapatma bölümü.

A.Çalışma sırasında, içi doldurulmuş kartonlar ölçüm makinesi bölümünden referans kenarı boyunca girer. Girişteki genişlik sensörü kartonun genişliğini kabaca ölçer. Karton ölçüm makinesi bölümünün sonuna ulaştığında bir saptırma cihazı tarafından durdurulur. Aktif kelepçe cihazı daha sonra kartonun genişliğini doğru bir şekilde ölçer ve yüksek basınçlı plaka cihazı da kartonun yüksekliğini doğru bir şekilde ölçer. Bundan sonra karton, ölçüm makinesi bölümünden besleme tampon makinesi bölümü boyunca tünel kapatma bölümünün girişine doğru hareket eder.

B. Karton tünel kapatma bölümüne girdiğinde, girişteki tutkal tabancası kartonun uzunluğu boyunca sıcakta eriyen yapıştırıcı uygular. Daha sonra katlama çubuğu tertibatı, presleme mekanizması, yan kayış mekanizması ve karşı ağırlık kayış mekanizmasından oluşan sızdırmazlık kanalından geçerek uzun tarafın sızdırmazlığını tamamlar.

C. Uzun tarafı kapatılmış karton, geçiş makinesi bölümüne doğru hareket eder ve itici kapatma bölümünün girişindeki ön bölme cihazı tarafından durdurulur. Daha sonra birinci kısa kenar, püskürtme cihazı, ön baskı plakası cihazı ve ön sızdırmazlık plakası cihazı tarafından yapıştırılır ve kapatılır. İlk kısa kenar kapatıldıktan sonra karton, itici kapatma bölümüne girer ve geriye doğru hareket ederek arka bölme cihazı tarafından durdurulur. İkinci kısa kenar daha sonra püskürtme cihazı, arka presleme plakası cihazı ve arka sızdırmazlık plakası cihazı ile yapıştırılır ve kapatılır. Bu noktada kartonun tüm kapatma işlemi tamamlanır ve itici kapatma bölümünden dışarı doğru yuvarlanır.

D. Kutunun genişliğini tanıyan bu karton kapatma yöntemi, kutuların boyutlarını girmeye gerek kalmadan besleme işlemi sırasında farklı boyutlardaki kartonları etkili bir şekilde kapatabilir.

E.Aynı boyutlardaki kartonların toplu kapatılması için ekipman toplu moduna geçebilir. İlk kartonun genişliğini ölçtükten ve bu değeri tüm seriye uyguladıktan sonra tünel kapatıcı bölümü kanal boyutunu ayarlar ve değişmeden korur, böylece sızdırmazlık verimliliği artar. Maksimum oran dakikada 8 pakete kadar çıkabilmektedir.

Fonksiyonel yapı

HAYIR.	Öğe	Özellik
1	Ön bölüm besleyici	Paketlerin besleme işlevini gerçekleştirerek paketleri belirlenen konumlara hızlı, doğru ve verimli bir şekilde teslim edin. Uzun kiriş karbon çeliğinden yapılmış ve plastikle kaplanmıştır. Paketlerin doğru bir şekilde hizalandığından emin olmak için paketlerin pozisyona yönlendirilmesini sağlayan sabit bir yönlendirme ve hizalama mekanizması kullanılır
2	Yükseklik ölçüm cihazı	Paketlerin yüksekliğini elektronik terazi sensörleri ve pnömatik silindirler aracılığıyla ölçmek için alüminyum presleme blokları kullanılır ve veriler daha sonra geri iletilir.
3	Kapak	Ekipmanın estetik çekiciliğini arttırırken aynı zamanda belirli bir koruma derecesi sağlayan genel yapı, öncelikle plastikle kaplanmış bükülmüş karbon çelik plakalardan yapılmıştır. Özel alüminyum profiller ve koyu mavi akrilik panellerle daha da zenginleştirilmiştir.
4	Raf	Makine çerçevesi, dikdörtgen boruların ve çelik plakaların kaynaklanması ve ardından hassas işleme ile üretilir. Bu, yüksek montaj doğruluğunu ve operasyonel hassasiyeti garanti ederek ekipmanın uzun hizmet ömrünü ve iyi stabilitesini garanti eder.
5	Bez cihazı	Kartonun üst kapağını etkili bir şekilde tutarak sonraki kapatma işlemine hazırlanır.
6	Ön ve Arka bölmeler	Paket konumlandırmayı başarır. Doğrusal rulmanlar, krom kaplı millerle birlikte doğrusal kılavuzluk sağlar. Çok kademeli pnömatik silindirler ayrı ayrı kontrol edilir ve yapıştırma sistemiyle birlikte iki kademeli yükseklik ayarı elde edilir. Bu, hem yapıştırma işleminin kalitesini garanti eder hem de doğru konumlandırma için paketi etkili bir şekilde belirli bir konumda tutar.
7	Genişlik ölçüm cihazı	Yatay güç sistemi, iletim sisteminin stabilitesini sağlamak için redüktörlerle birlikte yüksek hassasiyetli motorlar kullanır. Sızdırmazlık işlemini tamamlamak için öncelikle kartonun üst kapaklarının aşağı katlanmasından sorumludur. Mekanizma, hızlı ve kararlı çalışmayı sağlamak için hava devresini düzenleyen pnömatik silindirler ve çoklu hız kontrol valfleri tarafından sağlanan güçle doğrusal hareketi yönlendirmek için doğrusal kılavuzlar kullanır.
8	Çift silindirli itme plakası mekanik parçaları	Sızdırmazlık işlemini tamamlamak için öncelikle kartonun üst kapaklarının aşağı katlanmasından sorumludur. Mekanizma, hızlı ve istikrarlı bir çalışma elde etmek için pnömatik silindirlerle çalıştırılan ve hava devresindeki çoklu hız kontrol valfleri tarafından düzenlenen doğrusal hareketi yönlendirmek için doğrusal kılavuzlar kullanır.
9	Bez mekanizması	Esas olarak paketin hareket etmesini önlemek için kartonun üst kapağının sabitlenmesinden sorumludur. Mekanizma, doğrusal hareketi yönlendirmek için doğrusal kılavuzlar kullanır ve pnömatik silindirin eksantrik tasarımı, paketin daha iyi stabilizasyonunu sağlar.
10	Kısa kenar yapıştırıcı püskürtme sistem	Kılavuz rayı, tüm mekanizmayı doğrusal olarak ileri geri yönlendirmekten sorumludur. Yüksek hassasiyetli bir servo motor, istikrarlı bir güç kaynağı sağlar ve tanınmış bir yerli marka planet redüktörün kullanılması, güvenilir uzun vadeli güç çıkışı sağlar. Doğrusal kılavuz, üzerine tutkal püskürtülmesini önlemek için ters çevrilmiş bir konumda monte edilir, böylece temiz ve sağlam bir kılavuz sağlanır.
11	Arka boşaltma makinesi	Paket boşaltma işlevini gerçekleştirmek için paketin hızlı, doğru ve verimli bir şekilde teslim edilmesini sağlayan iki aşamalı bir güç sistemi kullanılır. Uzun kiriş karbon çeliğinden yapılmış ve plastikle kaplanmıştır.
12	Tutkal makine sistemi	Eva hızlı kuruyan sıcakta eriyen tutkal makinesi hem sürekli hem de aralıklı tutkal püskürtmeyi gerçekleştirebilir. Tamamen işlevseldir, kurulumu kolaydır ve çalıştırılması kolaydır.
13	Aşağı basma mekanizması	Servo motor, redüktörü asansörü döndürmek üzere çalıştırarak hassas dikey konumlandırma sağlar. Pnömatik silindirler ağırlığı azaltmak ve paketi sıkıştırmak için kullanılır, böylece istikrarlı ve düzgün ileri hareket sağlanır.
14	Yanal basınç grubu	Pnömatik silindirler ve doğrusal kılavuzlar, pozisyona göre içeri ve dışarı hareket eder ve kartona baskı yapar. Teflon malzeme tutkalın yapışmasını önleyerek kartonun daha iyi sıkıştırılmasını sağlar.
15	Yan Destek Düzeneği	Servo motor, dişlileri döndürmek için redüktörü çalıştırır ve iletimi sağlayan doğrusal kılavuzlarla hassas yan konumlandırma sağlar. Yan hizalama bölümünde tutarlı hız sağlamak için Teflon silindirler kullanılır.
16	Orta Kısım Sızdırmazlık Parçası	Orta bölüm makaralı şanzıman, paket besleme verimliliğini artıran ve bekleme pozisyonlarının mesafesini azaltan iki aşamalı bir güç sistemi kullanır.
17	Besleme ön katlama yapısı	Servo motor tahrikli redüktör tahrik vidası hassas kontrollü kaldırma kullanarak, sabit desteği kaldırarak ön katlama yapısını besleyin; Karton yükseklik pozisyonuna ulaşmak için servo motor tahrikli redüktör tahrik vidası hassas kontrol kaldırma pozisyonunu kullanarak üst kapak ve alt basınç; servo motor tahrikli redüktör tahrik vidası kontrolü kullanarak katlanır kenar silindiri kağıt kaplama elde etmek için katlanır kenar silindiri daha düşük basınç önceden ön katlama kenarı için uzun kenarlı kağıt kaplama, böylece sızdırmazlık kutusu daha pürüzsüz olur;

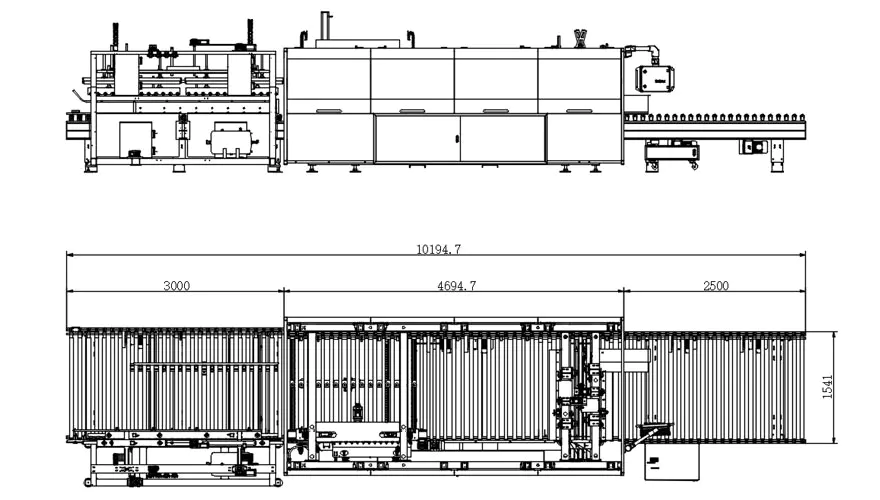

Üç Görünümlü Çizimler

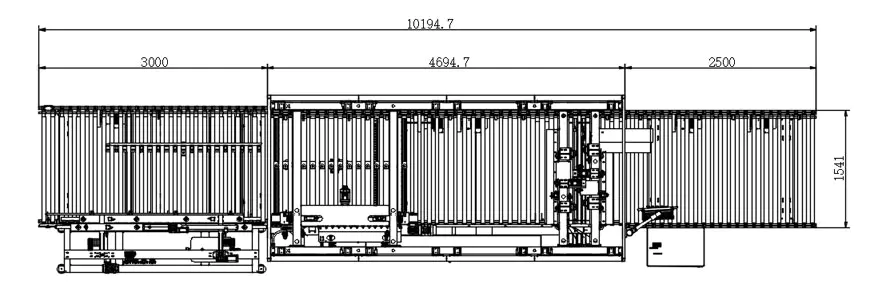

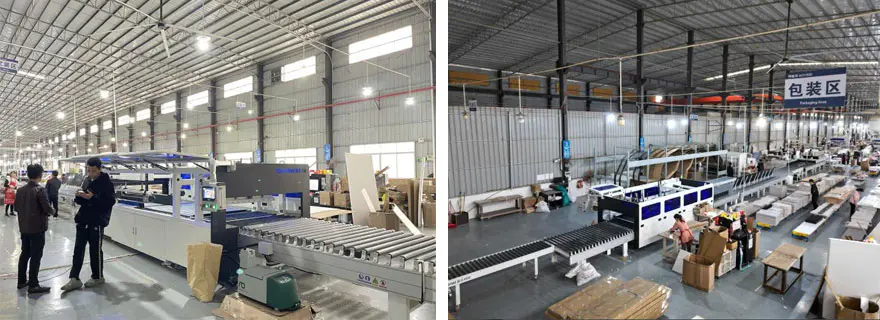

Üretim Süreci Modunun Şematik Diyagramı

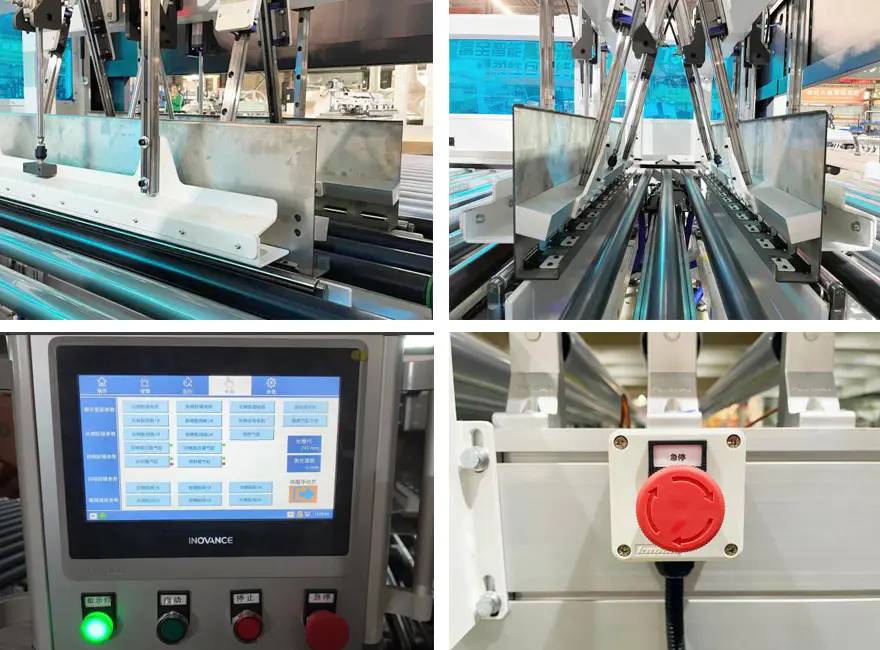

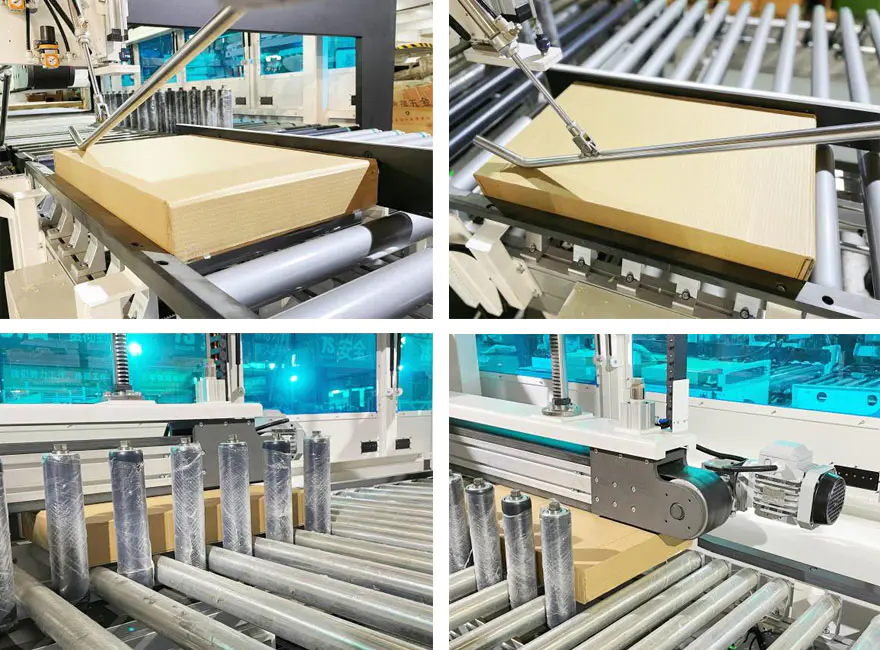

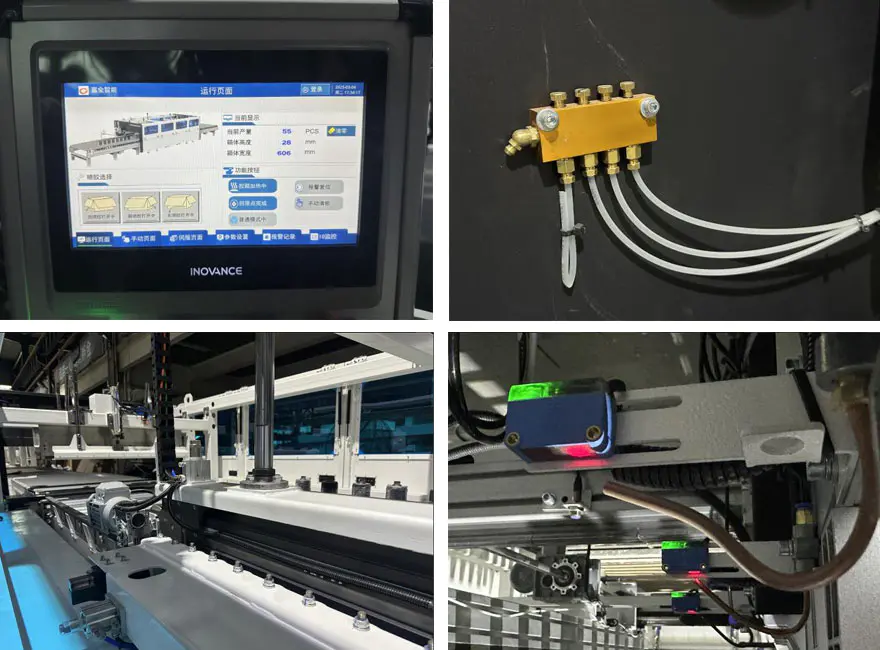

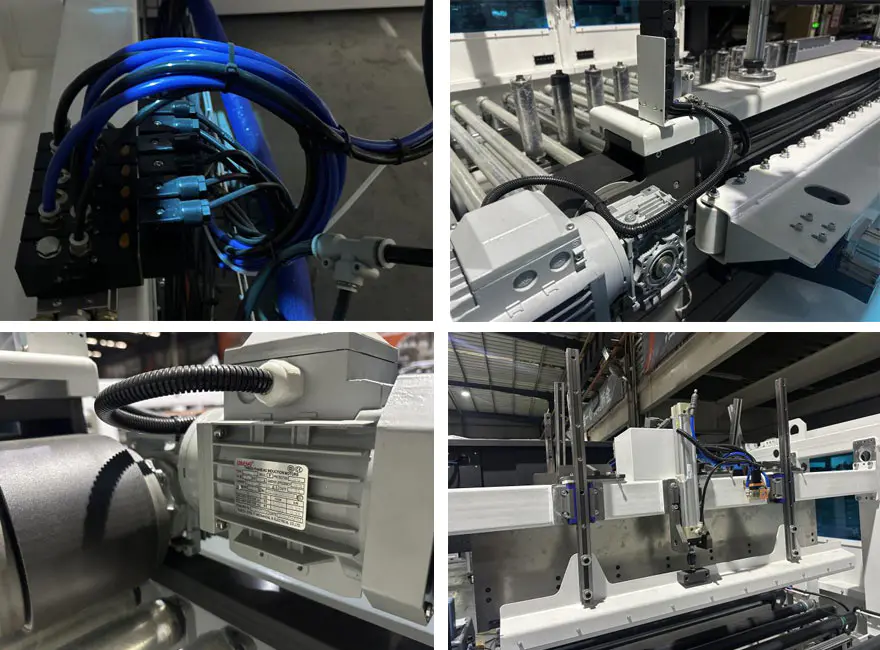

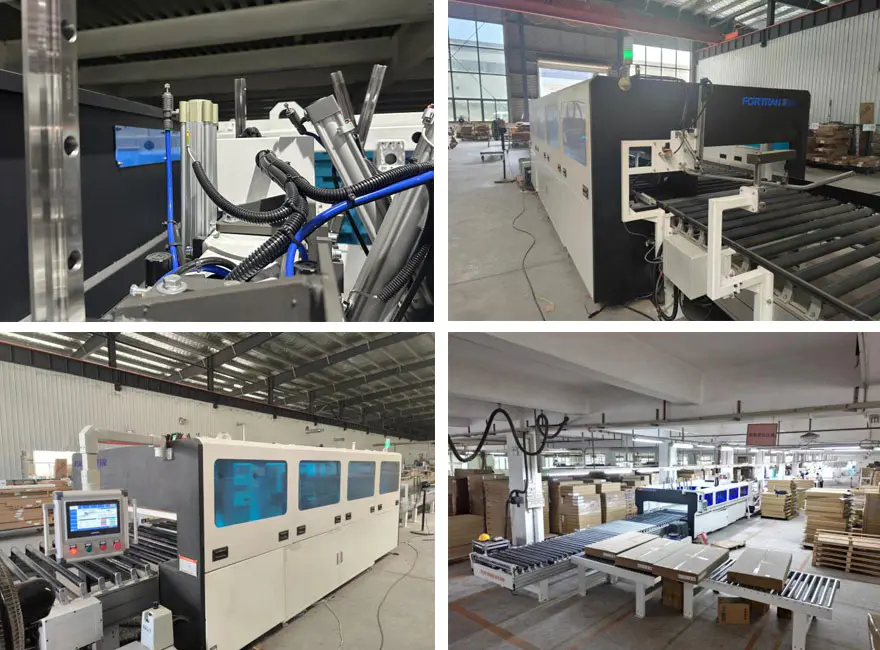

Detaylı görseller

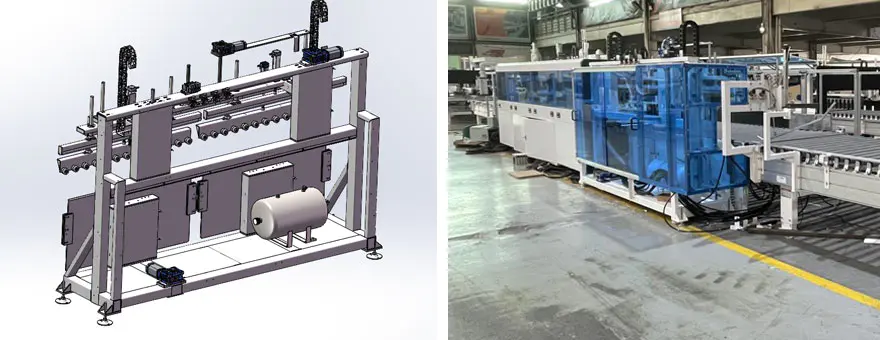

Ön katlama yapısı

Giyilebilir Parça ve Sarf Malzemeleri Listesi

1. Giyilebilir Parça Listesi

HAYIR.	Öğe	Özellikler	Önerilen Adet	U8 numarası
1	PTEE rulo	BZ-LFXJ-01-03-01-01	2
2	M16 çift uçlu saplama	BZ-FXJ-G-015	2
3	Teflon basınç tekerleği		4
4	Presleme kemeri (çift kılavuzlu tip)	95-L3990 (Kalınlık3)	1
5	Yan hizalama kayışı (üç kılavuzlu tip)	195-L3742 (Kalınlık3)	1
6	Şerit elastik kemer	392*20*1,5	15
7	Basınç düşürücü vana	GR20008F1	1
8	Giriş kısma valfi	PSL8-02A	1
9	Yüzer eklem	F-M16X125F	4
10	Silindir	SAI 50X350S	1
11	Silindir	SAI50x300S	1
12	Kaydırıcı	HGW30CC	1
13	Lineer rulman montaj braketi	LHBBW20	1
14	Çelik çekirdekli eklenmiş zaman kayışı	S8M-3984-25(Açık)	1
15	Kaydırıcı	HGH25CA	1
16	Çelik çekirdekli dikişsiz zaman kayışı	30-S8M-800	1
17	Çelik çekirdekli dikişsiz zaman kayışı	30-S8M-872	1
18	Manyetik anahtar	HX-31R-2M	2
19	Solenoid valf	4V210-08B	3
20	Kauçuk amortisör	SE-15(Mavi)	3
21	Takılabilir röle	RXM4LB2BD	1
22	Röle tabanı	RXZE1M4C	1
23	Röle	RXT-F01	3
24	Yakınlık anahtarı	IME08-02BPOZT0S	1

2. Sarf malzemeleri listesi

HAYIR.	Öğe	Özellikler	Önerilen Adet	U8 numarası
1	Ana ünite filtre ağı	133272	1
2	Boğaz contası	127028	6
3	Püskürtme tabancası filtre ağı	126150	3
4	AX meme modülü	167400	6
5	24V solenoid valf	150236	6
6	Meme contası	100368	12
7	Çelik boru contası	107332	6
8	Dik açılı nozul 0,5MM	130897	4
9	İğne	500661	1
10	Pistonlu pompa tamir takımı	112757	1
11	AX nozul tamir takımı	167414	6
12	Geri akış valfi kiti	163008	1
