3 Tonluk E Tipi Asansör: Ağır Malzeme Üretim Hattı Bağlantısı için Yüksek Verimli Kaldırma ve Aktarma Ekipmanları

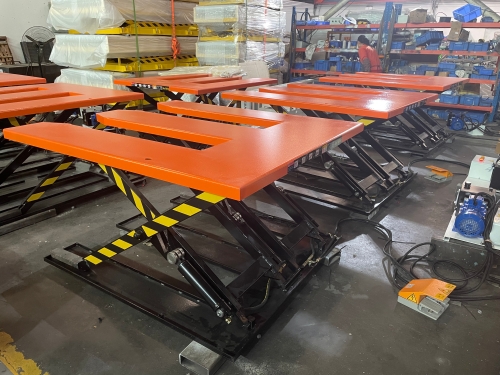

   3 tonluk E tipi kaldırma, ağır malzemelerin dikey kaldırılması ve iş istasyonu bağlantısı için özel olarak tasarlanmış bir hidrolik kaldırma cihazıdır. Adını E-şekilli içi boş masa üstü yapısından alan bu makine, esas olarak 3 tona kadar olan plakalar, kutular, paletler ve diğer malzemelerin taşınması için uygundur. Panel mobilya ve depolama lojistiği gibi sektörlerde üretim hattı yüksekliği bağlantı senaryolarında yaygın olarak kullanılmaktadır. Özellikle "yatay transfer + dikey kaldırma" şeklinde üç boyutlu bir malzeme taşıma bağlantısı oluşturmak için portal yükleme ve boşaltma makineleri gibi ağır hizmet tipi transfer ekipmanlarıyla eşleştirmek için idealdir.

  3 tonluk E tipi asansörün yapısı üç temel gereksinim etrafında oluşturulmuştur: ağır yük stabilitesi, inşaat gerektirmeden uyarlanabilirlik ve akıllı bağlantı. Tüm bileşenler, özellikle altı temel modüle bölünmüş ekipmanın verimli ve güvenli çalışmasını sağlamak için birlikte çalışır:

1. E-Şekilli Rulman Masası

  Masa üstü, geleneksel genel boyutu 2000 mm x 1450 mm olan 6 mm kalınlığında karbon çelik plakalarla işlenmiştir. Ortasında manuel transpalet ve forklift çatallarının giriş çıkışlarına uygun, ek transfer araçlarına ihtiyaç duymadan hızlı malzeme yükleme ve boşaltma imkanı sağlayan içi boş bir kanal bulunmaktadır. Masa tablasının kenarı, kaldırma sırasında malzemelerin kaymasını ve kaymasını önlemek için kaymayı önleyici ve düşmeyi önleyici önlemlerle işlenir. Bu arada, atölyelerdeki nemli çalışma koşullarına uyum sağlamak amacıyla paslanmayı önlemek için yüzey toz boya ile kaplanmıştır.

2. Hidrolik Tahrik Sistemi

  Foshan, Guangdong'daki Haojiesi'den 3kW'lık bir pompa istasyonu veya 2,2kW'lık bir tahrik motoruyla eşleşen 6 takım hidrolik silindirle (bazı modellerde 3 büyük ve 3 küçük silindirin birleşimi kullanılır) donatılmış olan sistem, 3 tonluk ağır yük altında stabil kaldırmayı garanti ederek maksimum 15MPa basınca ulaşabilir. Hidrolik yağ iletimi için yüksek basınca ve aşınmaya dayanıklı demir yağ boruları kullanır. Ek olarak, iniş hızını hassas bir şekilde kontrol etmek ve aşırı yük koruması elde etmek için harici bir basınç tahliye vanası takılarak aşırı yükleme nedeniyle ekipmanın hasar görmesi önlenir.

3. Makas Destek Çerçevesi

  Destek kolları 14 mm kalınlığında yüksek mukavemetli çelik plakalardan yapılmıştır ve çerçeve, yüksek frekanslı kaldırmanın neden olduğu stres deformasyonuna direnebilecek güçlü genel sağlamlığa sahip 80x5 mm açılı çelikle kaynaklanmıştır. Sağlam ana millerle (bazı modellerde 60 adet kalınlaştırılmış masif ana mil ile donatılmıştır) ve dinamik yataklarla birleştirilmiş makaslı yapı, sıkışmadan düzgün bir kaldırma sağlar. Farklı iş istasyonlarının yükseklik bağlantı gereksinimlerini karşılayan minimum yükseklik 150 mm'ye düşürülebilir ve maksimum yükseklik 950-980 mm'ye yükseltilebilir.

4. Akıllı Kontrol Sistemi

  Delixi'nin tam elektrik kontrolünü benimseyen bu cihaz, üç çalışma modunu destekler: manuel, otomatik ve ayak pedalı. Manuel mod, gerektiğinde yüksekliğin ince ayarlanmasına olanak tanır; ayak pedalı modu iş istasyonu koordinasyonu için elleri serbest bırakır; Otomatik mod, yükseklik ayarı için manuel müdahale olmaksızın "bir plaka çıkarıldığında otomatik olarak bir plaka kalınlığı kadar yükselen ve bir plaka yerleştirildiğinde otomatik olarak bir plaka kalınlığı kadar alçalan" akıllı konum telafisini gerçekleştirebilen bir kızılötesi endüksiyon cihazı ile donatılmıştır.

5. Yardımcı Koruma Bileşenleri

  Güç şaftının ağır yük altında bükülmesini önlemek için elektrikli plaka bükülme önleyici cihazla donatılmıştır. Bu arada acil stop butonu ve aşırı yük alarm modülü ile donatılmıştır. Endüstriyel güvenlik spesifikasyonlarına uygun olarak, kaldırma sırasında operatörlerin sıkışmasını önlemek için bazı modellere ek olarak elektrikli bir parmak koruyucu takılmıştır.

6. Taban ve Montaj Yapısı

  Makinenin tamamı çukursuz bir tasarıma sahiptir ve alt kısımdaki kaymaz ayaklar, atölye zemininde yıkıcı inşaat ihtiyacını ortadan kaldırarak seviyeye ince ayar yapabilir. Yaklaşık 530 kg'lık öz ağırlığıyla, mevcut üretim hatlarının hızlı dönüşümüne uyum sağlayarak kullanım için doğrudan düz bir zemine yerleştirilebilir.

1. ÇekirdekEkipmanın Avantajları

• İnşaat gerektirmeyen Uyarlanabilirlik:Çukur gömmeye gerek yoktur ve yerleştirmeden hemen sonra kullanılabilir, üretim hattı dönüşümünün süresini ve maliyetini büyük ölçüde azaltır, özellikle küçük ve orta ölçekli işletmelerin üretim hattının yükseltilmesi için uygundur.
• Ağır Yük Verimliliği:3 tonluk nominal yük, tüm plaka yığınlarını tek seferde aktarabilir; bu, geleneksel manuel toplu taşımaya göre 4-6 kat daha verimlidir ve kaldırma işlemi, maddi hasar olmadan stabildir.
• Akıllı Bağlantı: Kızılötesi indüksiyonlu otomatik konum telafisi fonksiyonu, portal yükleme ve boşaltma makinesinin körleme iş istasyonuna sorunsuz bir şekilde bağlanabilir, "portal boşaltma - otomatik kaldırma kaldırma - sonraki işlem yükleme" işlemlerinin sürekli çalışmasını gerçekleştirerek iş istasyonu bekleme süresini azaltır.
• Çoklu Alet Uyumluluğu:E-şekilli masa tablası, manüel transpaletler, forkliftler ve silindir hatları gibi çeşitli transfer ekipmanları için uygundur ve farklı türdeki üretim bağlantılarına esnek bir şekilde yerleştirilebilir.


2. Portal Yükleme ve Boşaltma Makineleri ile Üretim Hattı Koordinasyonu

  Panel mobilya otomatik üretim hattında, 3 tonluk E tipi asansör genellikle portal yükleme ve boşaltma makinesinin malzeme depolama ve yükseklik bağlantı noktası olarak hizmet eder:

• Portal yükleme ve boşaltma makinesi kesilmiş plakaları E tipi asansörün tablasına aktarır;
• Kaldırma, kenar bantlama makinesi iş istasyonunun yüksekliğine göre uygun yüksekliğe otomatik olarak ayarlanır;
• Kenar bantlama makinesinin esnek iticisi, süreç boyunca manüel aktarım ve yükseklik kalibrasyonu gerekmeden, besleme için kaldırma tablasından plakaları doğrudan alır, kesme ve kenar bantlama işlemleri arasında kesintisiz bağlantı sağlar ve tek vardiyada üretim kapasitesi %20'den fazla artırılabilir.
