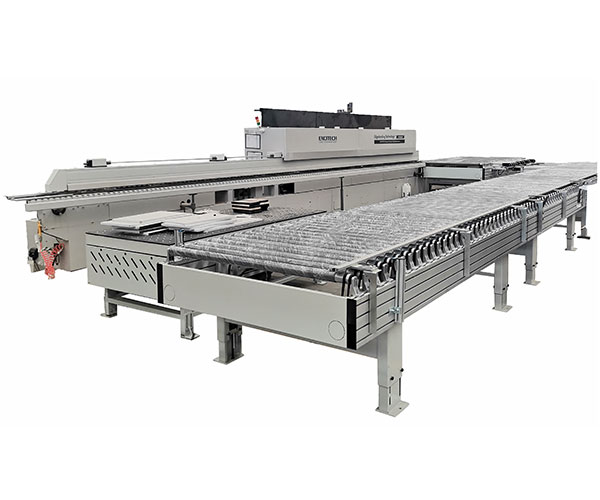

Kenar Bantlama Makinesi için Rulo Tipi Dönüş Konveyör Hattı

1. Ürün Tanıtımı

Kenar Bantlama Makinesi için Rulo Tipi Dönüş Konveyör Hattı, yüksek derecede otomasyona sahiptir; PLC programlama kolay kullanımdır, makine güvenilirlik ve iyi performansa sahiptir. İlk önce işçi, iş parçasını elle yan taraftan besler, mühürlü iş parçası, otomatik geri dönüş için Kenar Bantlama Makinesi için Rulo tipi Geri Dönen Konveyör Hattı tarafından alınacak ve daha sonra gerçekleştirmek için diğer tarafları tekrar kenar bantlama için manuel olarak dönüştürecektir. Akıllı geri dönen kenar bantlama işlevi.

2. Ürün Parametresi (Spesifikasyon)

modeli	FQ-UX22
iş parçası aralığı	300*300-1200*2400mm
iş parçası kalınlığı	10~60mm
Maksimum yükleme ağırlığı	100kg
çalışma hızı	12~28M/dak
Toplam Güç kaynağı	7.5KW

Birinci bölüm: Makine Kafası-1

Dış boyut	L3500*W2330mm(1815)*H900±50mm
silindir uzunluğu	1700mm ve 1400mm
uzun far	240*50 Alüminyum profil
Silindir Çapı	56mm kauçuk kaplı
kauçuk kalınlığı	3mm
Silindirler arasındaki mesafe	120mm

İkinci bölüm: Makine Kafası-2

Dış boyut	L3000*G2660mm (1615)*H900±50mm
silindir uzunluğu	1500 mm
uzun far	240*50 Alüminyum profil
Silindir Çapı	56mm kauçuk kaplı
kauçuk kalınlığı	3mm
Silindirler arasındaki mesafe	120mm
Paneli tutmak için Bakalit plaka ile ekleyin

Üçüncü bölüm: Elektrikli makaralı konveyör

Dış boyut	L6900*W1415mm *H900±50mm
uzun far	240*50 Alüminyum profil
Silindir Çapı	56mm kauçuk kaplı
silindir uzunluğu	1300mm
kauçuk kalınlığı	3mm
Silindirler arasındaki mesafe	120mm

Dördüncü bölüm: Pnömatik bilyeli yüzer masa

Toplam Boyut	L2500*W1200*H800~900mm
Masa tahtasının malzemesi	Bakalit plakalı 8# U-çelik
Ana çerçeve	60*40*3mm dikdörtgen boru
Güç kaynağı	1.5 KW
Kaldırma fonksiyonu ile kaldırma aralığı yaklaşık 100 mm'dir.

Beşinci bölüm: Pnömatik bilyeli yüzer masa

Toplam Boyut	L1800*W600*H900±50mm
Masa tahtasının malzemesi	Bakalit plakalı 8# U-çelik
Hava fanı	1.5 KW, marka
Bacak	60*40*3mm dikdörtgen boru
Ana çerçeve	40*60 çelik

1. Kararlı taşıma, malzemeler ve taşıma arasında göreceli hareket yok, taşıma nesnelerine verilen zararı azaltabilir;
2. Basit yapı, bakımı kolay; Düşük enerji tüketimi ve düşük maliyet.
3. Sadece çalışma direnci küçük değil, aynı zamanda iş parçasının aşınması da küçüktür, bu nedenle üretkenlik yüksektir, bu da üretim maliyetini düşürmeye yardımcı olabilir.

4.Ürün Detayları
