Otomatik Kutu Katlama Makinası

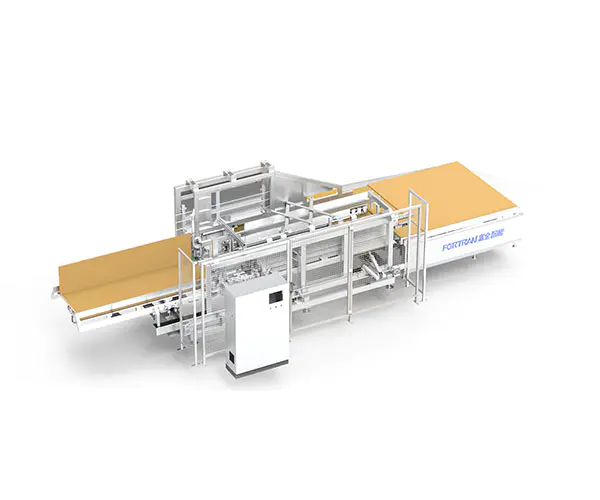

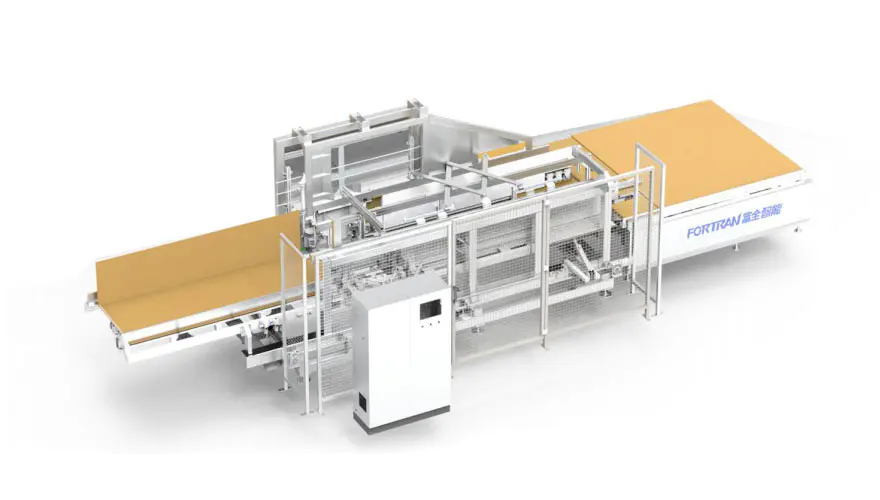

Genel Makine Görüntüsü

Ekipman Parametreleri

Dış boyutlar U*G*Y(mm)	Ekipmanın kendi ağırlığı (kg)	Güç kaynağı(kW)	Taşıma yükü (kg)	Çalışma yüksekliği (mm)
9760*3550*2500	Yaklaşık 3700	4,5kW (yapıştırma ünitesi hariç)	50	830±40 (belirsiz. Müşteriye bağlı)

İşleme kapsamı

Karton işleme aralığı L（mm）	Karton işleme aralığı W（mm）	Karton işleme aralığı H（mm）	Katlama verimliliği (kat/dak)	Oluklu kağıt kalınlığı (mm)
400-2800	320-900	40-250	5-7	2.5-6

1 Çekirdek aksesuar markası: servo motor - Yenilik; senkron kayış - Gardner; koltuk yatağı - TR; frekans dönüşüm motoru --- Yenilik:
2 Genel raf borusu, son derece doğru, güvenilir ve dayanıklı olan portal tarafından kaynaklanır ve işlenir.
3 Katlama kutusu makinesinin doğrusal mekanizması, son derece güvenilir ve dayanıklı olan hassas doğrusal kılavuz rayı tarafından yönlendirilir.
4 Vantuz iletim kağıdı, kontrolü kolay ve ekipmanın doğruluğunu artırabilen yüksek hassasiyetli bir servo motor kullanır;

5 Makine tek başına veya özelleştirilmiş paketleme hattıyla birlikte kullanılabilir. Kullanım şekli değişken ve esnektir

1 Kullanımlar

A. Bu Otomatik Kutu Katlama Makinesi, kartonları kutulara koymak için kullanılır;
B. Bu ekipman M/A-0410 model kartonlardan kutular yapmak için kullanılır;
C. İlk önce kartonu karşılaştırın, ilgili giriş boyutuna basın ve başlayın ve otomatik olarak bir kutu oluşturmak için ekipmanı girin;

2 Çalışma prensibine genel bakış

Ekipmanın tamamı beş parçaya ayrılmıştır: besleme platformu mekanizması, ana çerçeve mekanizması, sabit yan katlama mekanizması, hareketli yan katlama mekanizması ve orta iletim mekanizma:

A. Çalışırken, işlem ekranı girişi katlanır kutunun boyutuna karşılık gelir; konumlandırma hazır olduktan sonra, kağıt kaplama ön referans noktası ve yan referans noktası ile pozitif yönde hizalandıktan sonra, kağıt kaplamayı katlama kutusu makine bölümünün girişine emmek üzere vantuzu otomatik olarak başlatmak için yeşil başlatma düğmesine basın;

B. Vantuz, kağıt yüzeyini katlama parçasına doğru iter ve sabit kenar ve hareketli uzun kenar, katlama kenarı girişine karşılık gelir ve ardından belirtilen tutkal püskürtme konumunda otomatik olarak tutkal püskürtülür ve ön uç katlama konumu tamamlanır. birer birer;

C. Ön uç katlama kutusu belirlenen konuma ulaştıktan sonra, silindirin aşağı doğru basıncı sıkıldıktan sonra, vantuz hemen düşer ve başlangıç ​​noktasına geri döner ve arka vantuz, kağıdın arka ucuna takılır ve onu bekler; sabit taraf ve hareketli taraf katlama kenarı aynı anda çalıştıktan sonra çevirme grubu tamamlandıktan sonra sıfırlanır; Arka uç vantuzu, kağıt kaplamayı arka uç katlama kutusunun kalıplama konumuna doğru ileri doğru hareket ettirir ve tutkalı belirlenen konuma otomatik olarak püskürtür;

D. Arka uç katlama kutusu belirlenen konuma ulaştıktan sonra, silindirin aşağı doğru basıncı sıkıldıktan sonra: sabit taraf ve hareketli taraf katlama kenarı aynı anda çalıştıktan sonra, çevirme grubu tamamlanır ve sıfırlanır: boşaltma motoru, kalıplama kartonunu hemen çıkışa gönderir;

3 Fonksiyonel Yapı"

Seri numarası	İsim	Ayırt edici özellik	Modeli

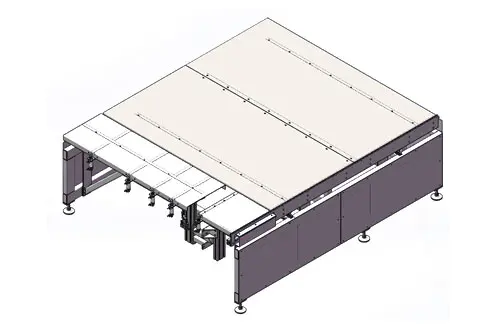

1	Besleme masası yapısı	Ön malzeme tablası düz tahta konumunda konumlandırılmıştır ve silindir, kaldırma ve konumlandırma pimini kontrol eder; yan servo motor, kağıt derisi beslemesinin hazırlık konumunu doğru bir şekilde konumlandırır;

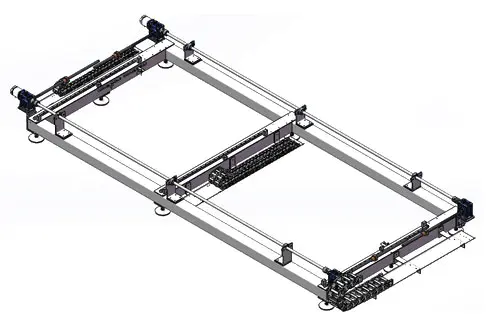

2	Raf tabanı yapısı	Ana çerçeve rafının tabanı, servo bağlantı kontrolü servo motor tahrikli mobil katlama mekanizması ve orta tahrik mekanizması daha doğrudur;

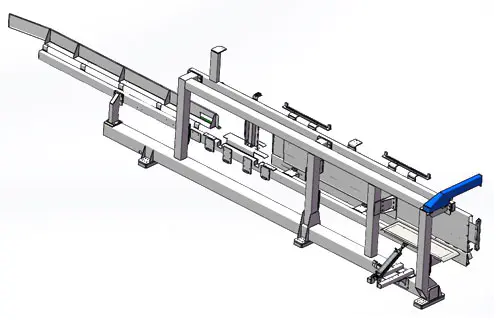

3	Sabit yan katlanır raf seti	Sabit yan katlanır çerçeve, kısa kenarlı silindir katlama, her iki tarafta metal levha yardımcı kılavuz beslemesi; raf kaynak portal işleme; yüksek montaj doğruluğu, yüksek çalışma doğruluğu, ekipmanın uzun servis ömrünü ve iyi stabilitesini sağlar;

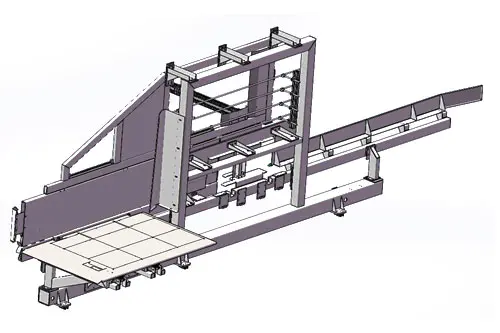

4	Mobil yan katlanır raf seti	Hareketli yan katlama çerçevesi, uzun kenar silindir katlama, her iki taraftan metal levha yardımcı kılavuz beslemesi; raf kaynak portal işleme; yüksek montaj doğruluğu, yüksek çalışma doğruluğu, uzun servis ömrü ve ekipmanın iyi stabilitesini sağlar;

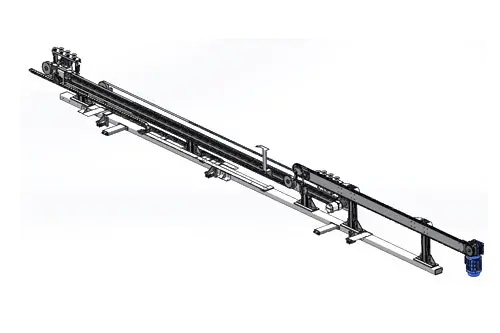

5	Medyan tahrik mekanizmasının beş parçası	Servo kontrol sürücüsü, orta vantuz grubu kağıt kaplama hareketini tahrik eder, boşaltma motoru kağıt kaplama boşaltma işlemini tahrik etmek için zinciri tahrik eder;

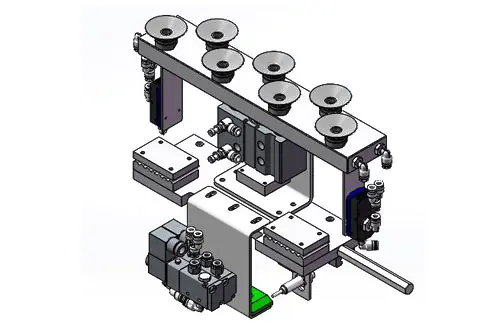

6	Orta seviye vantuz grubu	Servo motorun kayışı hareketi tahrik eder, silindir yükselir ve alçalır ve vantuz vakumu kağıt kaplama iletimini, doğru çalışmayı ve konumlandırmayı emer;

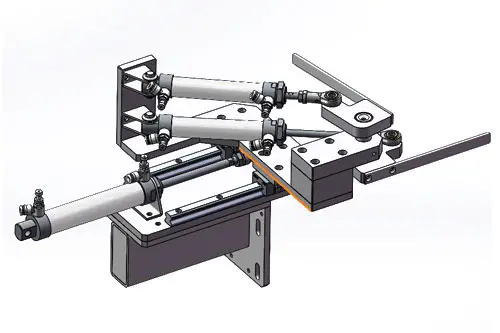

7	Katlanır genişletme grubu	Ön ve arka silindir genişlemesi, ileri geri hareket etmek için kılavuz ray ile birlikte çalışır ve gruplandırma silindiri salınım kolu mekanizması, farklı özellik ve boyutlarda katlamayı gerçekleştirir;

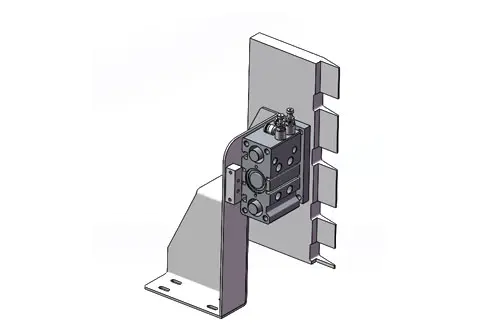

8	Pres plakası grubu	Silindir önce ve sonra genişler ve kulağın bükülmesine etki ederek kutuyu dik açıya getirir;

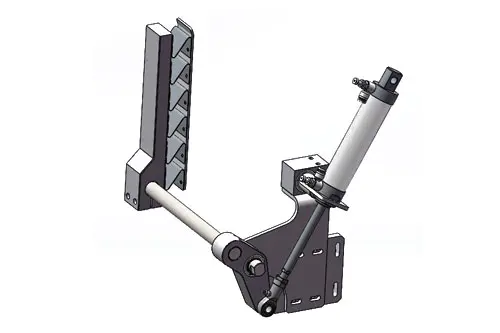

9	Yan dönüş grubu	Esas olarak kartonun ön ve arka uçlarının yukarı doğru bastırılmasından sorumludur ve silindir teleskopik şanzıman, sıcakta eriyen yapıştırıcının sağlam ve stabil olması için döner kolu tahrik eder;

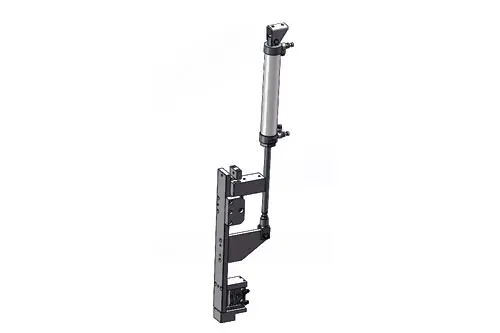

10	Sallanır kol kulak koltuk grubu	Silindir tahrikinin genişlemesi, salınım kolunu tahrik eder. Sallanır kol dik açıda konumlandırıldıktan sonra, alt basınç silindiri kağıt yüzeyini sıkıştırır ve yan döndürme grubu sıkıştırmalı sıcakta eriyen yapışkan macunla sert ve stabil hale gelir;

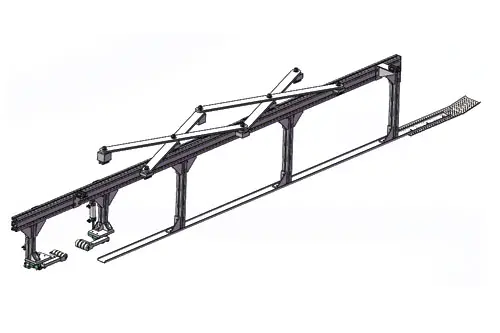

11	Orta seviye yardımcı kenar presleme grubu	Uzun salınım kolu, kartonun ortasında tam otomatik bir orta konum elde etmek için kılavuz ray ile birlikte çalışır; ön blok malzemesi, alt vantuz grubunun kağıt yüzeyini emmesine yardımcı olur; arka uç, kağıdın kağıt kenarına yardımcı olmak üzere salınım kolunun ön ve arkasını kontrol etmek için ön ve arka silindirlerden oluşan iki gruba bölünmüştür; kağıt yüzeyinin çok geniş olmasını ve hatalı kalıplama sorununa neden olmasını önler.

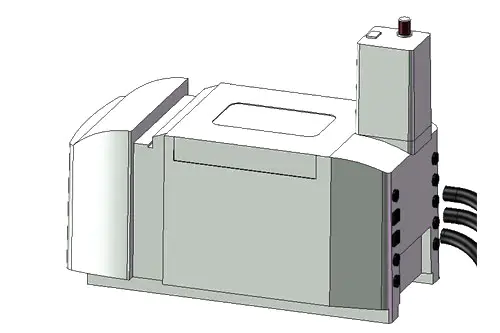

12	Tutkal makine sistemi	Tutkal makinesi sisteminde, sürekli tutkal püskürtme, eksiksiz işlevler, basit ayar ve rahat çalışmayı gerçekleştirebilen, Le Baide'nin saf ithal aksesuarlarından oluşan eksiksiz bir set kullanıyoruz;

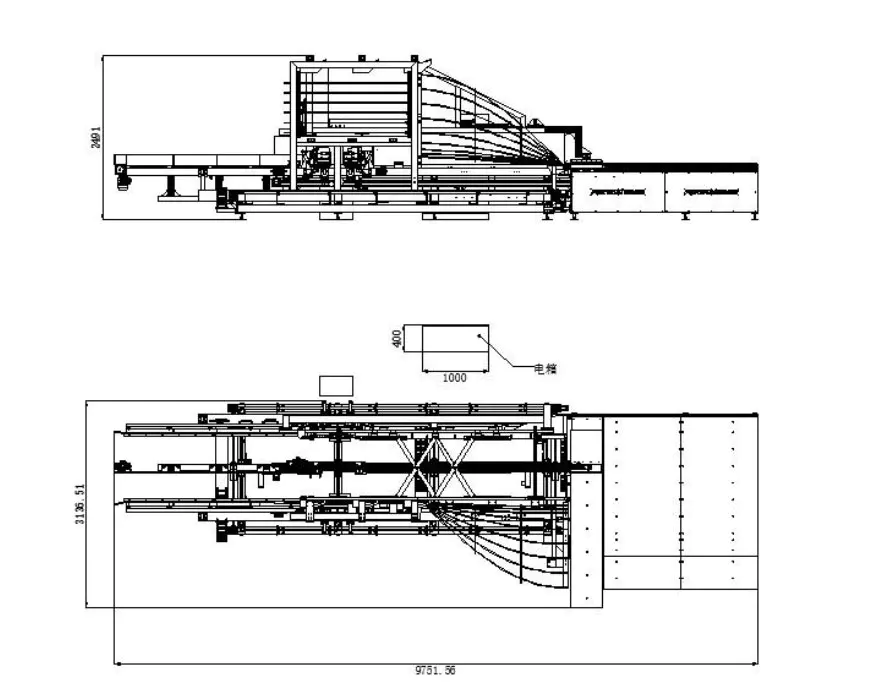

Üç görünüm (Boyut parametrelere göre değiştiği için belirlenememiştir)

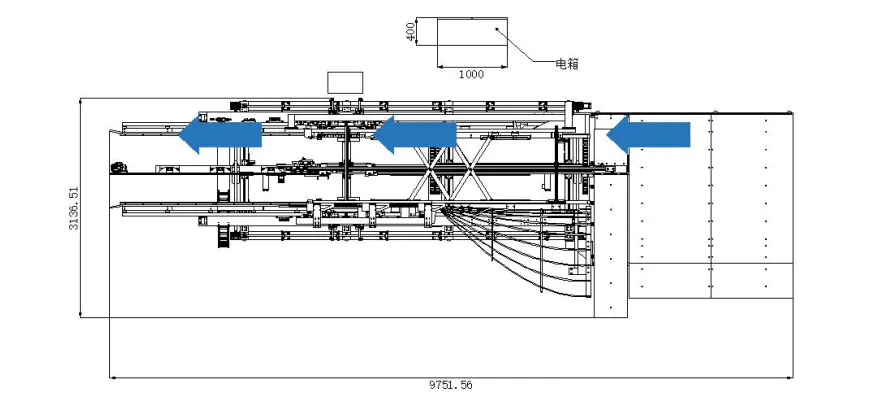

Üretim süreci modunun şematik diyagramı (Boyut nedeniyle belirlenemedi) parametrelere göre değişir)
